型號:CK150
名稱:桌面型數控車床

設備簡介

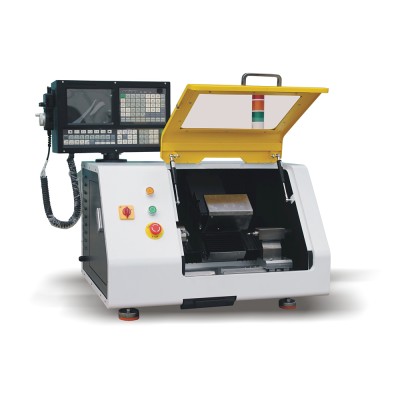

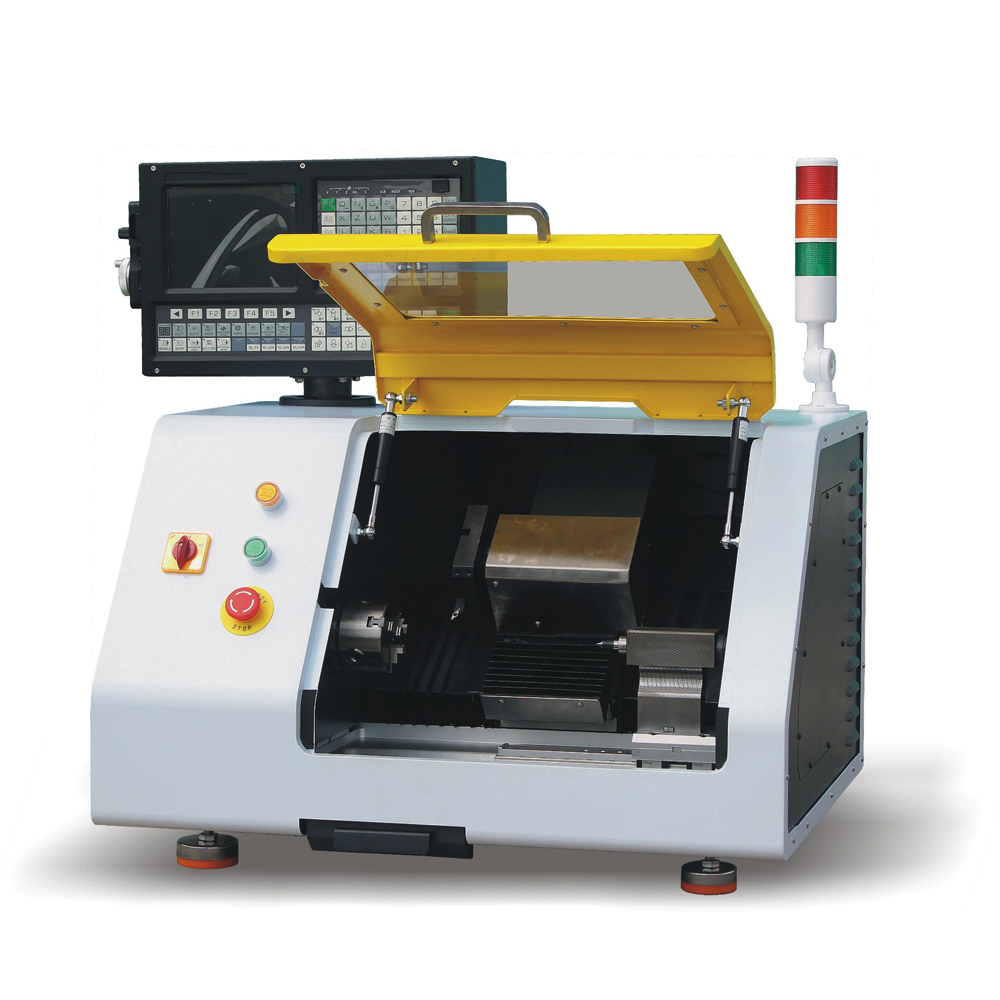

CK150是一款桌面型的斜床身數控車床,配置8工位自動換刀裝置。具有體積小、重量輕、使用單相220伏電源,帶聯鎖防護裝置,提搞操作安全性;采用40度斜床身結構,拖板更長,加工空間更大,配置高精密直線導軌和滾珠絲杠,加工精度高;采用750W伺服主軸,加工動力更強,配置980TB工業級面板數控系統,運行更穩定,主軸帶編碼器,可以加工螺紋; 配置專業的工業級面板數控系統(機器帶有面板系統,不需要另外電腦),不再擔心機床出故障,更安全、更穩定、更耐用;帶圖形仿真功能,完善的自診斷功能,實時顯示出現異常立即報警,保證操作安全性,帶電子手輪,方便手動操作。采用ISO標準G代碼編程,支持M代碼及S代碼,全面兼容FANUC,三菱G代碼和多種CAD/CAM軟件;可以加工銅、鋁合金、塑料等。
適合行業:適合校園創客、創新工作室科技制作加工零件、理實一體化數控專業培訓、企業科研單位加工小零件

產品特點
●使用斜床身結構,加工空間更大,精度穩定;
●工業級控制系統,運行更穩定;
●采用精密直線導軌、C3級研磨滾珠絲桿,精度高;
●使用220電壓、全封閉鈑金結構、帶聯鎖防護裝置;
●應用于職業院校、高校創客創新實驗室等,進行數控車加工的編程教學和實操培訓等;
●執行國際標準G代碼和多種CAM軟件(MasterCAM、UG、等軟件編程);
●便于課程開發,滿足老師教學,強化學生技能;
●工作環境干凈整潔,無油污,異味;改善環境,低碳環保;
●價格實惠,教學成本低,使用安全,增加學生實踐上手的機會;
主要用途:學校的創客、創新實驗室、企業或高校科研單位加工作種創意產品加工、職業院校數控教學培訓;

技術參數 | |
主要性能特點 | 桌面型斜床身結構、使用220伏電壓、配置高精度H級等磨直線導軌、高精度C3級研磨滾珠絲桿;搭載980TB工業級數控系統、8工位刀庫;執行通用標準G代碼編程,支持M代碼及S代碼,兼容FANUC,三菱G代碼和多種CAD/CAM軟件(MasterCAM、UG、Solidworks、Fusion360、Hypermill、Powermill等編程軟件);主要加工材料:銅、鋁合金、PVC塑料、有機玻璃等。 |
重復定位精度 | 0.01mm |
系統分辨率 | 0.001mm |
床身上最大回轉直徑 | 200 mm |
滑板上最大回轉直徑 | 105 mm |
床身類型 | 40°斜床身 |
導軌 | H 級直線導軌 |
主軸通孔直徑 | 16 mm |
主軸夾緊方式 | 三爪卡盤?80mm或ER32夾頭 |
夾持工件直徑 | 1-60mm |
縱向(X行程軸) | 90 mm |
橫向(Z行程軸) | 190 mm |
刀柄規格 | 10×10mm |
電動刀架工位數 | 8工位 |
X Z軸快移速度 | 3000 mm/min |
XZ 軸最大進給速度 | 2000 mm/min |
主軸最高速度 | 2000 rpm/min |
主軸功率 | 750W伺服電機 |
整機功率 | 1kw |
數控系統 | 980TB工業級面板數控系統 |
使用電源 | AC220V/50Hz |
凈重/毛重 | 120/150kg |

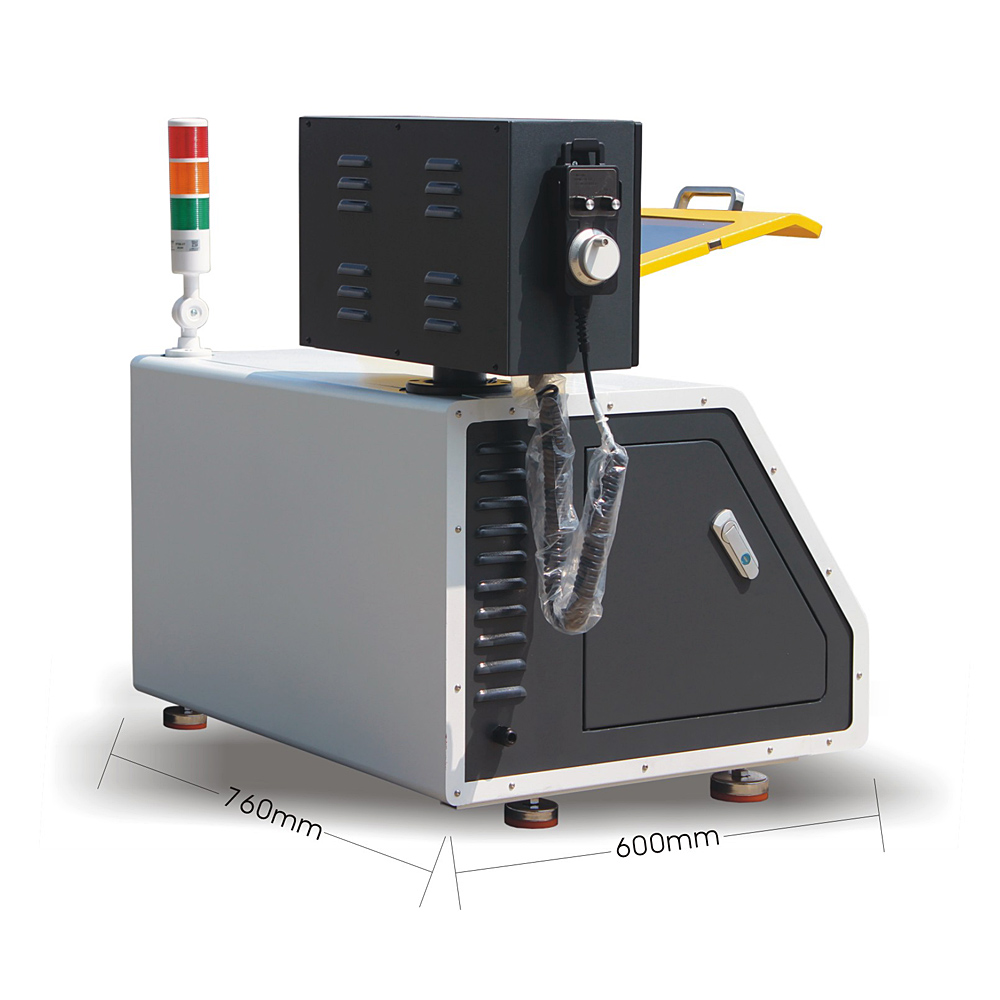

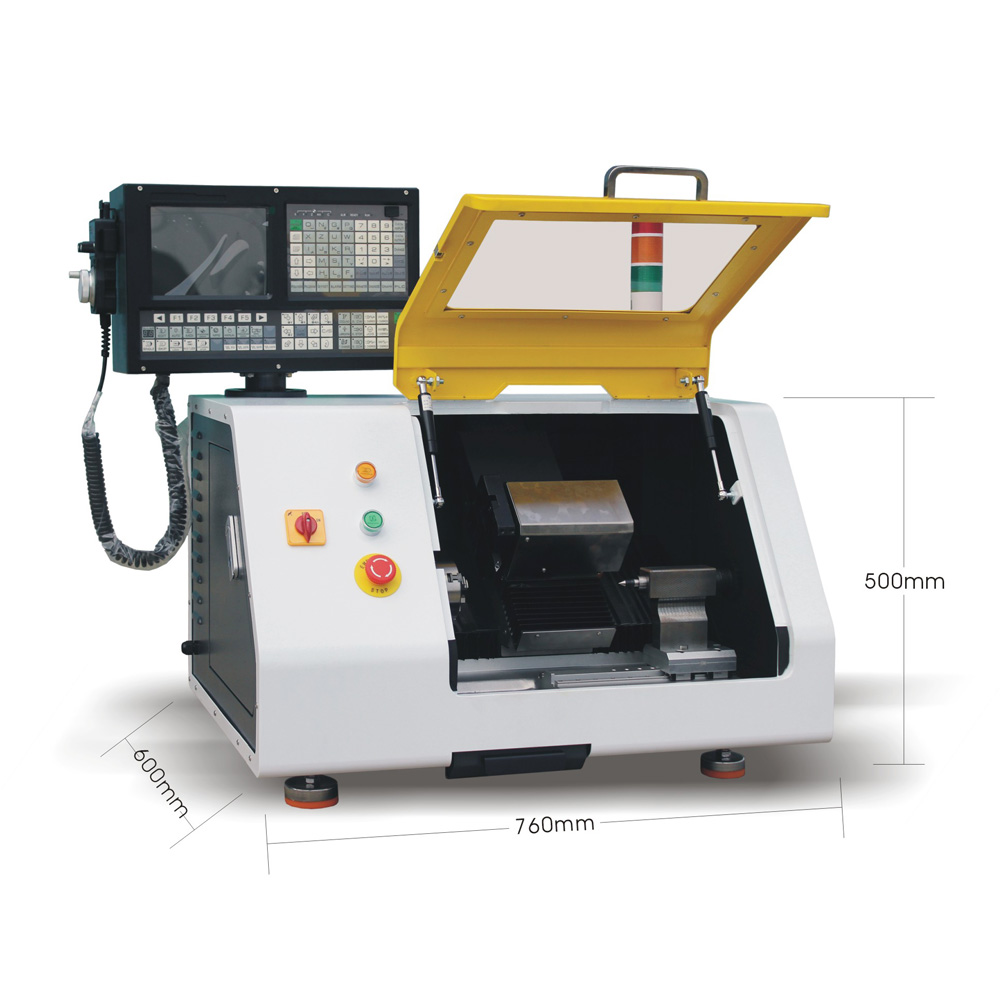

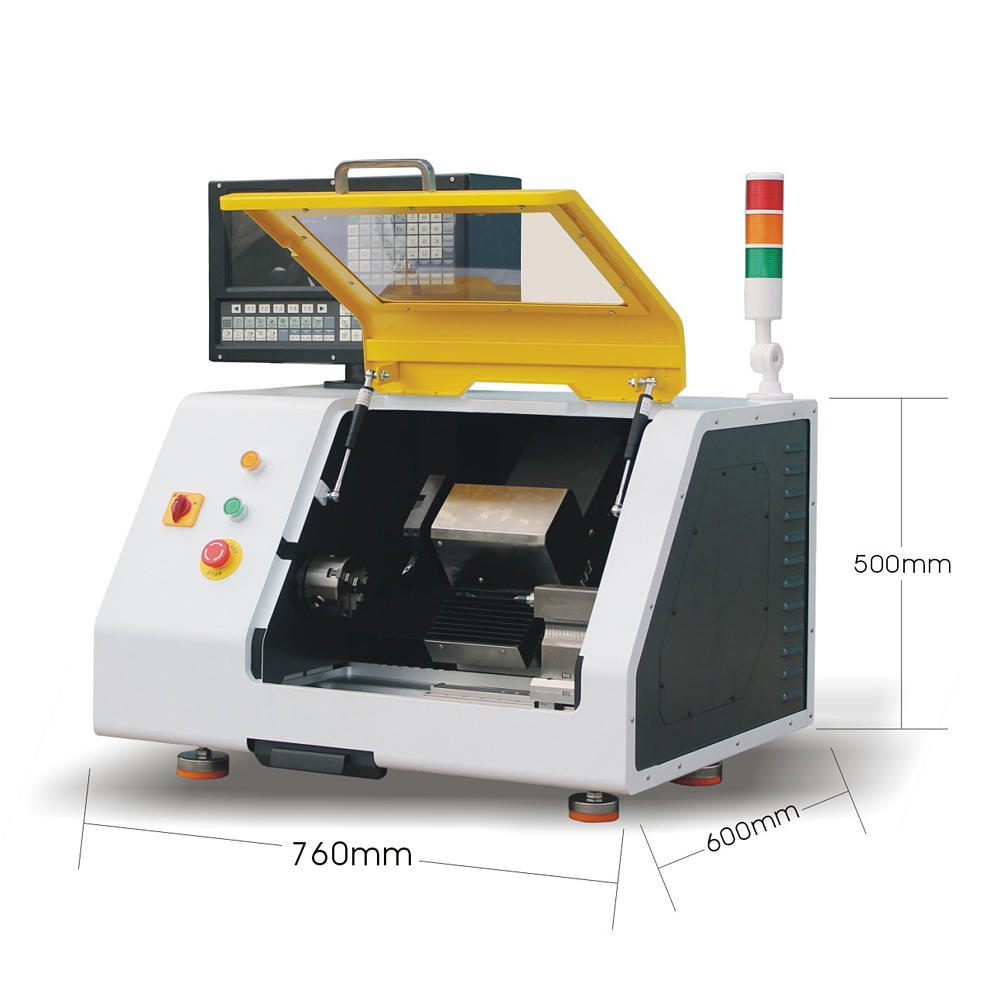

外型尺寸 | 760×600×800mm |
包裝尺寸 | 850×560×950mm |
