| 材質 | 不銹鋼 |
|---|---|
| 產品類型 | 全新 |
| 類型 | 其他 |
| 適用對象 | 其他 |
| 外形尺寸 | 見詳情 |
| 應用領域 | 化工,其他,冶金 |
| 用途 | 工業用,其他 |
| 種類 | 礦樣實驗室 |
| 重量 | 見詳情 |
| 操作壓強 | 其他 |
| 塔徑 | 見詳情 |
| 品牌 | 浩鑫 |
| 型號 | LZ260200 |
| 加工定制 | 是 |
| 型號規格 | DL—5CΦ240—Φ120 | XTLZΦ260—Φ200 | |
| 濾盤直徑 | mm | Φ240Φ120 | Φ260Φ240 |
| 真空壓力 | KPA | 91.2 | 80 |
| 礦漿固液比 |
| 1:(4—7) | 1:(4—7) |
| 給料粒度 | mm | —0.5 | —0.5 |
| 過濾樣品干重 | g | ＜500 | ＜600 |
| 過濾時間 | min | 1—10 | 1—10 |
| 排水時間 | s | 30 | 30 |
| 濾餅水分 |
| <20% | <20% |
| 電壓 | v | 380 | 380 |
| 外形尺寸 | mm | 1038×420×970 |
|
| 總質量 | kg | 160 | 200 |

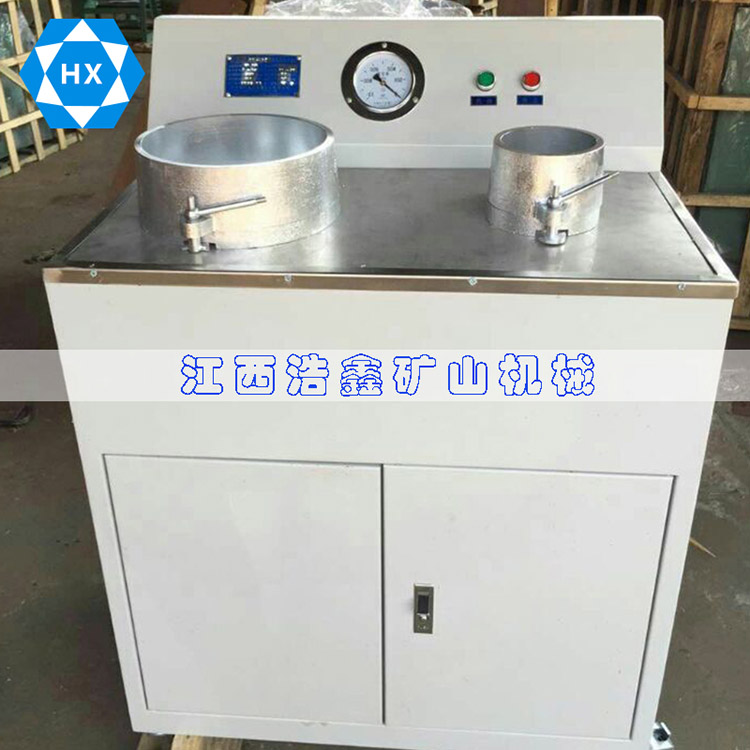

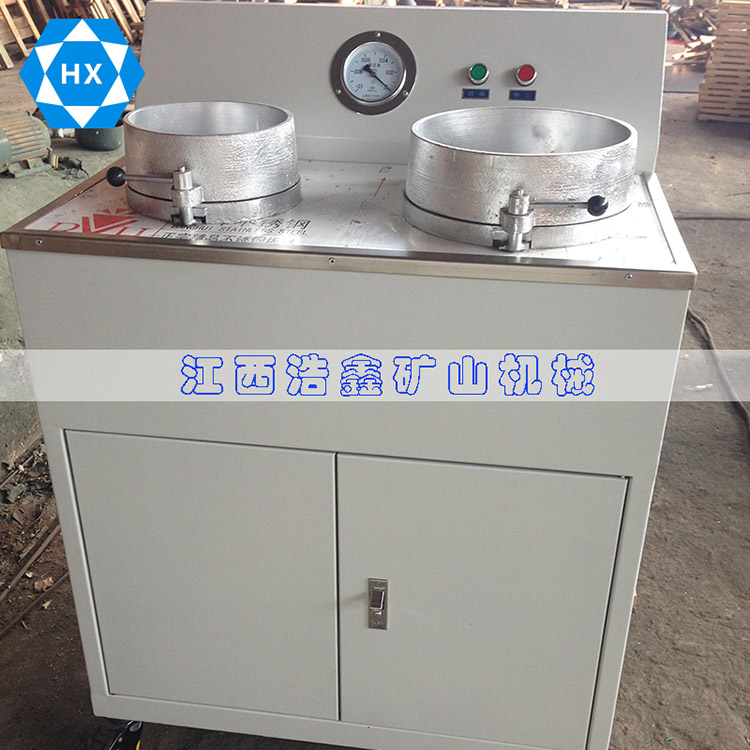

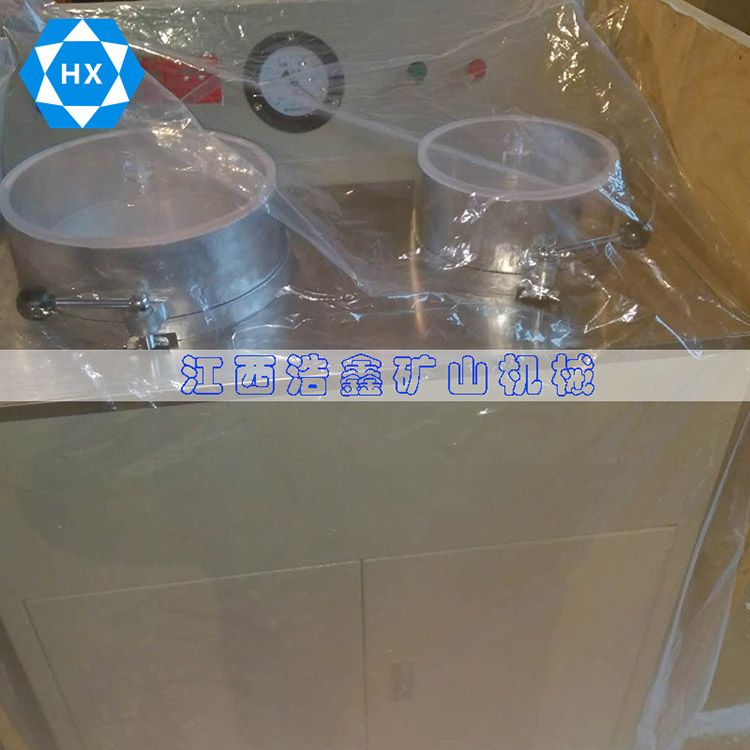

本機為間斷型實驗室真空過濾設備，主要供地質、冶金、建材等系統 實驗單位，在開展礦石可選性實驗工作中，作為浮選，磁選等作業粘稠泥質礦漿過濾之用，亦可供選礦廠或其它部門生產過程中各作業點檢測樣品時進行固液分離時使用。
1、結構：

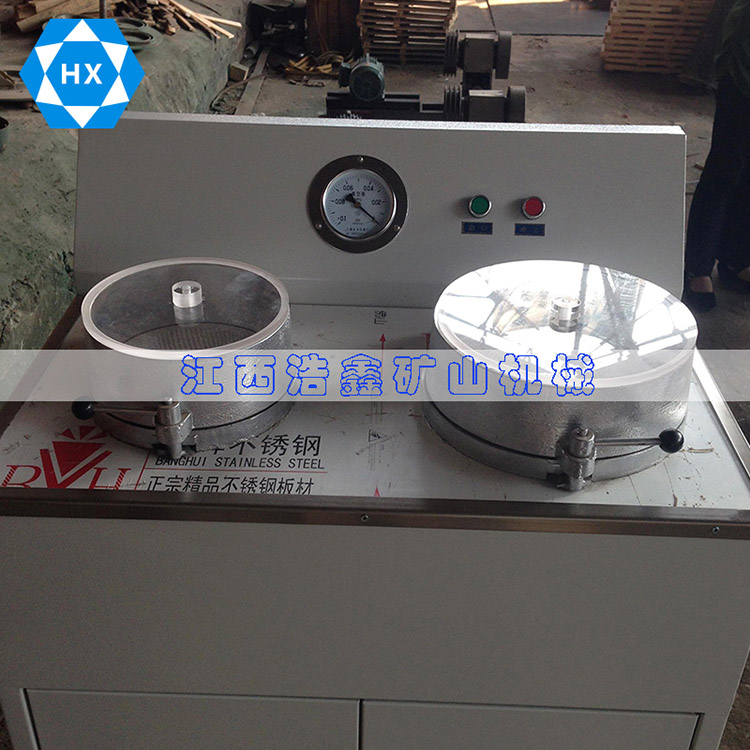

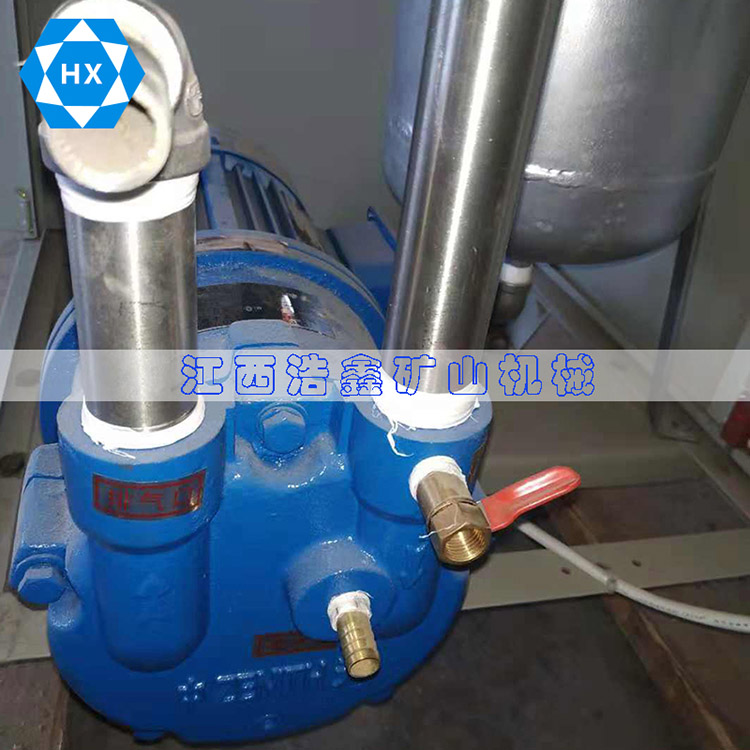

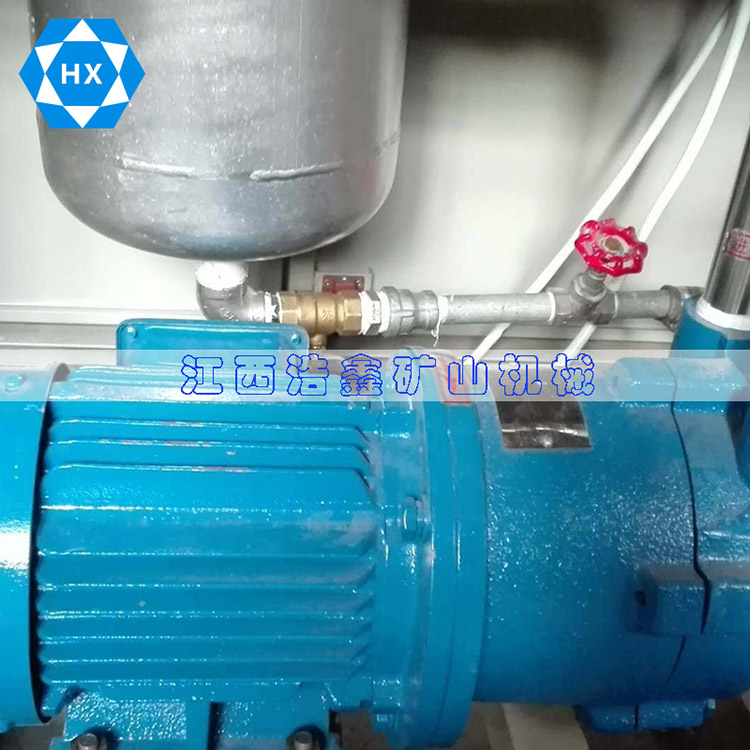

DL-5C型過濾機，設有兩個容量不同的濾盤，不同量的礦漿可以直接傾入相應容量的盤內進行脫水處理。真空系統主要由旋片式真空泵、分水濾氣器、真空負壓罐、地磁閥以及真空管道組成。
電控系統由控制面板及斷電器等元件組成其結構原理見下圖：
（1）Φ120毫米濾盤（2）Φ240毫米濾盤（3、5、9、11）電磁閥（4）真空表（6）液位控制組件（7）真空負壓罐（8）自動排水平閥（10）分水濾氣器（12）真空泵（13）電動機
2、過濾原理：
真空泵起動后約10秒內，可將真空負壓罐內，抽成一個不小于91.2KPa（68.4毫米貢柱）的負壓腔，然后接通電磁閥3或5在壓力差的作用下，使濾盤內的液體很快透過過濾紙，達到脫水的目的。
3、結構 點：
本機結構簡單，緊湊，真空系統工作可靠，具有較 的真空度，為防止真空負壓罐內的液體進入真空泵，在器內設置了上下接點，當液體達到預定 度是真空泵自動停車，同時打開放氣電磁閥，待液體排完后自行起動。
1、安裝：
（1）機體應設有排放液體的膠管（長度不得大于0.5米）和明溝。
（2）設備濾盤上平面應調到水平便防濾餅含水量不均。
（3）設備安裝后，應檢查在運輸途中堅固件及各電器元件的接線焊接處是否有脫落現象。經檢查無誤后接通電源，三個紅接線柱為三相380V，黑色接線柱為零線，試開車運轉注意電機轉向與真空箭頭指向一致， 常后即可使用。
2、使用：
（1）外接電源接通后打開機器左下角總電源開關，控制面板的電源指示燈亮。
（2）開起濾盤上環，在多孔的篩板上鋪上濾布或?yàn)V紙，然后放下上環，用壓緊勾使之與盤座壓緊。
（3）起動真空泵，約十余秒內真空表指針達到91.1KPa（68.4毫米貢柱）
（4）將礦漿傾入相應的濾盤內，起動工作濾盤的電磁閥（相應的指示燈亮）過濾機即開始工作， 在進行過濾過程中不得起動非工作的過濾盤免得充氣而破壞 常過濾。
（5）當真空負壓罐內濾液面達到上接點時真空泵自動停止，放氣電磁閥同時打開濾液開始排放，待液面降至下接點時，復而自動起動，過濾機繼續工作，這樣周而復始，直到過濾終點。
（6）待濾盤內礦漿經抽濾后呈餅狀時（以濾餅表面水膜消失為準）停泵然后停止工作濾盤電磁閥，此時將未工作的濾盤電磁閥打開一次將真空負壓罐內的液體及時排出。
（7）開起濾盤上環，取出濾餅并將上盤環擦拭干凈以備下次再用。
（8）工作過程中及工作完畢必須檢查分水濾氣器內，是否有存水，如有存水應及時放出（搬動下部球型閥，放水時不許開泵）。
（9）為防止異物進入電磁閥，工作結束后，將兩濾盤上蓋蓋好。
（10）試驗完畢后將總電源關閉。
3、維護：
（1）使用前對設備運轉部分及真空系統進行檢查確信處于 常狀態方可使用。
（2）根據真空泵使用說明書定期換油與檢修，并進行保養。
（3）設備在使用過程中如發現異常現象，應及時停車找出原因排除故障，如屬真空泵故障請按2X—4旋片式機械真空泵檢修。
（4）設備在使用中礦漿不得進入真空負壓罐中，應確保自動排水平閥體的密封。
（5）起動真空泵，不能達到規定真空度時，應檢查管道是否漏氣 別注意。①排水平閥體；②真空泵上部的電磁閥；③分水濾氣器等處是否處于 常狀態。
①排水平閥處漏氣或吸不上去，表無指示或真空度低，可用物堵一下排水口即可，若此處漏氣嚴重，可將排水閥座拆下檢查，平閥體軸部及密封墊處是否有異物，將異物排除后應使平閥上下自如。
②若真空泵上部的電磁閥排氣口漏氣，檢查閥內整流二極管（2CP25）是否燒壞，若燒壞需要換，同時調整閥后的調節螺釘以調整排氣閥的時間隙。
③若分水濾氣器漏氣可將濾瓶下部的放水球閥旋轉并擰緊。
（6）當濾液超過4升時，自動排水仍不工作應檢查液位控制組件是否 常，以免真空泵進水。
（7）大小濾盤壓緊裝置的調整，可松開壓緊勾上部偏心套上的壓緊螺釘，轉動偏心套，以達到 佳壓緊效果。
（8）由于大氣壓強隨 度的變化而變化，在地勢較 地區真空度降低仍為 常現象。
在海拔1000米以下每上升12米，大氣壓強下降約133Pa（1毫米貢柱）。
