| 測量范圍 | 0～100 μg/m3 |
|---|---|
| 測量精度 | 10 pg/m3量級（采樣分析時間4小時、流速16.7 L/min） |
| 功率 | 100 |
| 類型 | 大氣重金屬在線分析儀 |
| 適用范圍 | 大氣重金屬監測 |
| 品牌 | 天瑞儀器 |
| 型號 | EHM-X100 |
| 加工定制 | 否 |

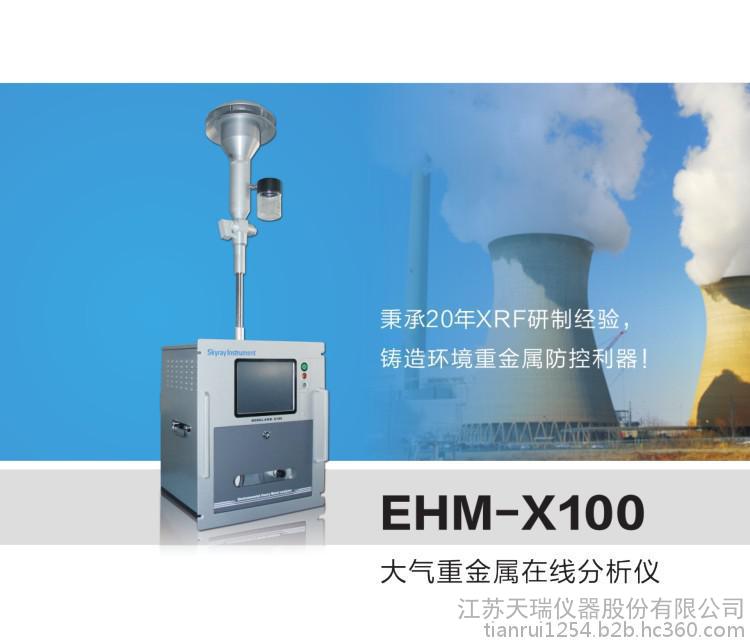

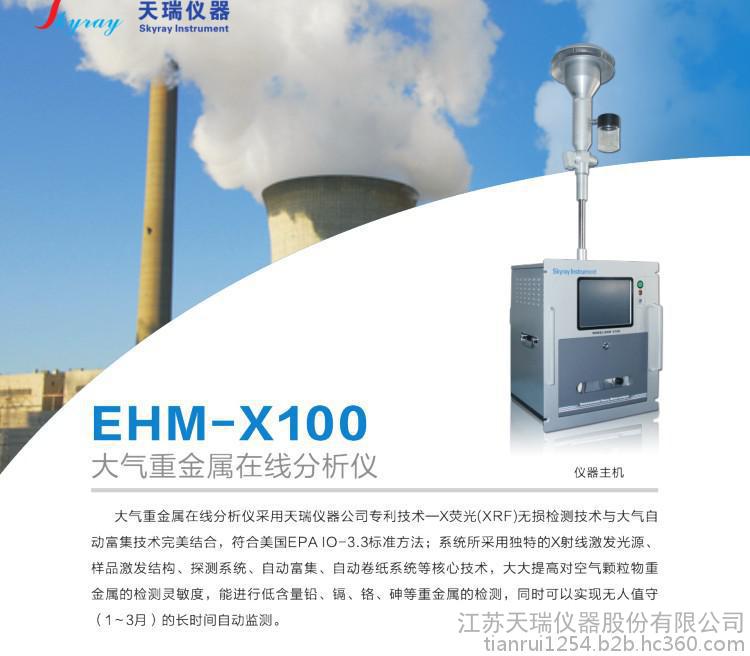

大氣重金屬在線分析儀采用天瑞儀器公司**技術—X熒光（XRF）無損檢測技術與大氣自動富集技術**結合，符合美國EPA IO-3.3標準方法；系統所采用獨特的X射線激發光源、樣品激發結構、探測系統、自動富集、自動卷紙系統等核心技術，大大提高對空氣顆粒物重金屬的檢測靈敏度，能進行低含量鉛、鎘、鉻、砷等重金屬的檢測，同時可以實現無人值守（1～3月）的長時間自動監測。

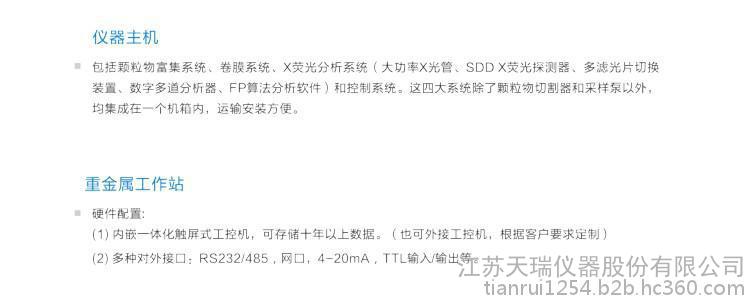

儀器主機
? 包括顆粒物富集系統（切割器、DHS動態加熱裝置、流量測量控制裝置、采樣泵）、卷膜系統（PTFE濾膜卷<具有極低背景元素含量>、濾膜運動裝置）、X熒光分析系統（大功率X光管、SDD X熒光探測器、多濾光片切換裝置、數字多道分析器、FP算法分析軟件）、控制系統（控制采樣、卷膜運動、XRF檢測、流量記錄與控制、污染物濃度計算、結果顯示等）。這四大系統除了顆粒物切割器和采樣泵以外，均集成在一個機箱內，運輸安裝方便。
重金屬工作站
? 硬件配置：
（1）內嵌一體化觸屏式工控機，可存儲十年以上數據。（也可外接工控機，根據客戶要求定制）
（2）接口配置：輸入輸出接口24V DC，2 A，RS232串行端口（Modbus協議**38.4 kbps）；重金屬工作站與儀器設備連接口為網口，保證批量數據傳輸。

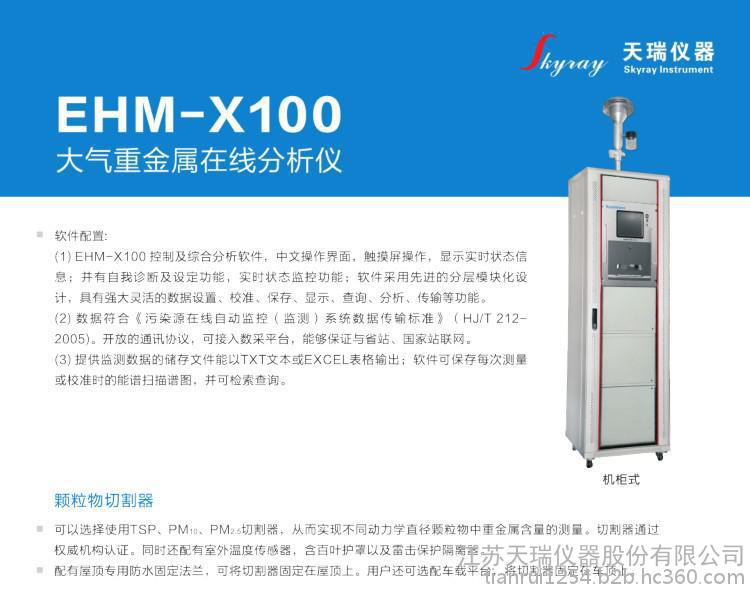

? 軟件配置：
（1）EHM-X100 控制及綜合分析軟件，中文操作界面，觸摸屏操作，顯示實時采樣流量、采樣時間、測量狀態、重金屬濃度值、含量曲線等信息；并有自我診斷及設定功能，實時狀態監控功能，并可存儲十年以上監測數據；軟件采用先進的分層模塊化設計，具有強大靈活的數據設置、校準、保存、顯示、查詢、分析、傳輸?shù)裙δ堋?br style="margin-top:0px;padding:0px;border:0px;">（2）數據符合《污染源在線自動監控（監測）系統數據傳輸標準》（HJ/T 212-2005）。開放的通訊協議，可接入數采平臺，能夠保證與省站**站聯網。
（3）提供監測數據的儲存文件能以TXT文本或EXCEL表格輸出；軟件可保存每次測量或校準時的能譜掃描譜圖，并可檢索查詢。
顆粒物切割器
? 可以選擇使用TSP、PM10、PM2.5切割器，從而實現不同動力學直徑顆粒物中重金屬含量的測量。切割器通過**機構認證。同時還配有室外溫度傳感器，含百葉護罩以及雷擊保護隔離器。
? 配有屋頂專用防水固定法蘭，可將切割器固定在屋頂上。用戶還可選配車載平臺，將切割器固定在車頂上。

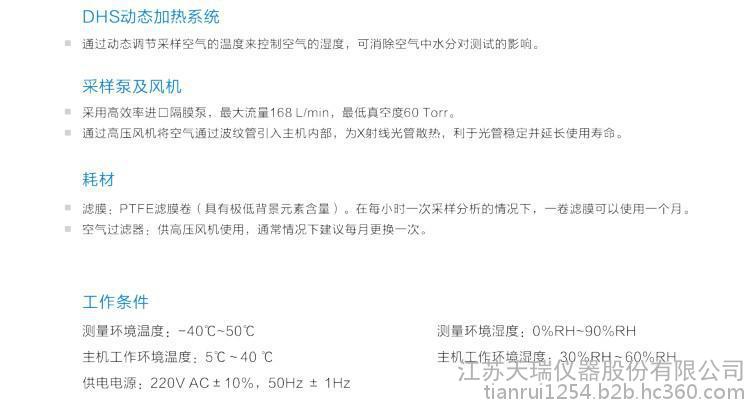

DHS動態加熱系統
? 在檢測PM2.5顆粒物時，可消除空氣中水分對測試的影響。
采樣泵及風機
? 采用高效率進口隔膜泵**流量168 L/min**真空度60 Torr。
? 通過高壓風機將空氣通過波紋管引入主機內部，為X射線光管散熱，利用光管穩定并延長使用壽命。
耗材
? 濾膜：以每小時采樣測試一次為例，一卷濾膜可以使用一個月。
? 風機空氣過濾器。
工作條件
測量環境溫度：-40℃~50℃
測量環境濕度：0%RH~90%RH
主機工作環境溫度：5℃～40 ℃
主機工作環境濕度：30％RH～60%RH
供電電源：220V AC±10％，50Hz ± 1Hz

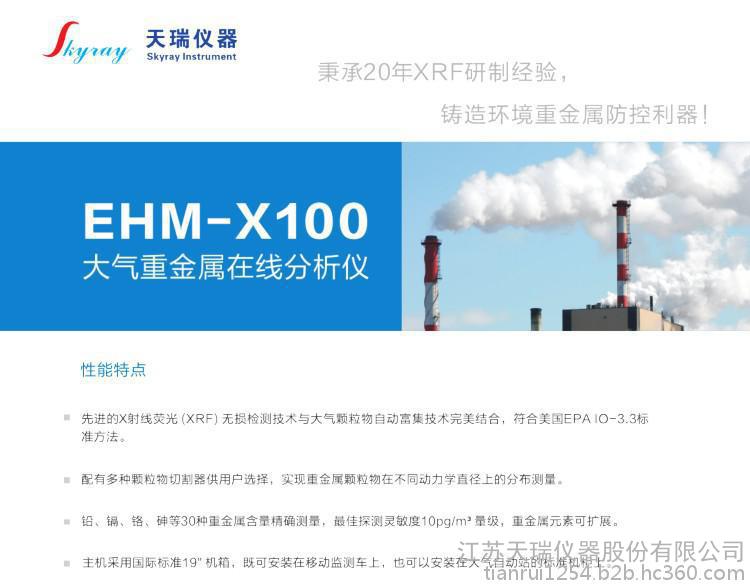

性能特點
先進的X射線熒光(XRF)無損檢測技術與大氣顆粒物自動富集技術**結合，符合美國EPA IO-3.3標準方法
配有多種顆粒物切割器供用戶選擇，實現重金屬顆粒物在不同動力學直徑上的分布測量
鉛、鎘、鉻、砷等30種重金屬含量**測量**探測靈敏度10pg/m3量級，重金屬元素可擴展
主機采用國際標準19”機箱，既可安裝在移動監測車上，也可以安裝在大氣自動站的標準機柜上

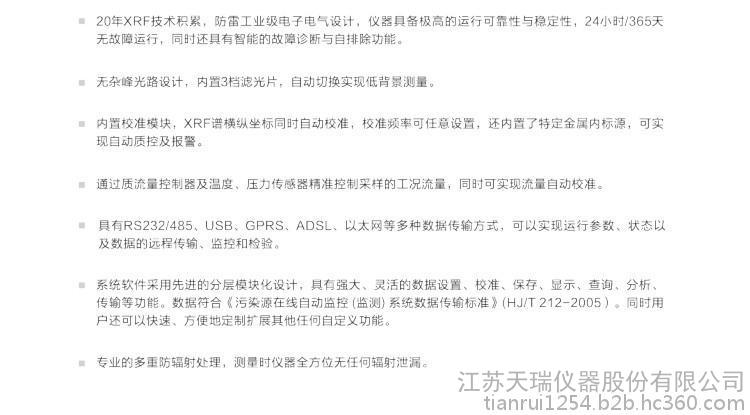

20年XRF技術積累，防雷工業級電子電氣設計，儀器具備極高的運行可靠性與穩定性，24小時/365天無故障運行，同時還具有智能的故障診斷與自排除功能。
無雜峰光路設計，內置3檔濾光片，自動切換實現低背景測量
內置校準模塊，XRF譜橫縱坐標同時自動校準，校準頻率可任意設置，還內置了特定金屬內標源，可實現自動質控及報警
通過質流量控制器及溫度、壓力傳感器**控制采樣的工況流量，同時可實現流量自動校準
具有RS232/485、USB、GPRS、ADSL、以太網等多種數據傳輸方式，可以實現運行參數、狀態以及數據的遠程傳輸、監控和檢驗。
系統軟件采用先進的分層模塊化設計，具有強大、靈活的數據設置、校準、保存、顯示、查詢、分析、傳輸?shù)裙δ?。?shù)據符合《污染源在線自動監控（監測）系統數據傳輸標準》（HJ/T 212-2005）。同時用戶還可以快速、方便地定制擴展其他任何自定義功能
專業的多重防輻射處理，測量時儀器全方位無任何輻射泄漏

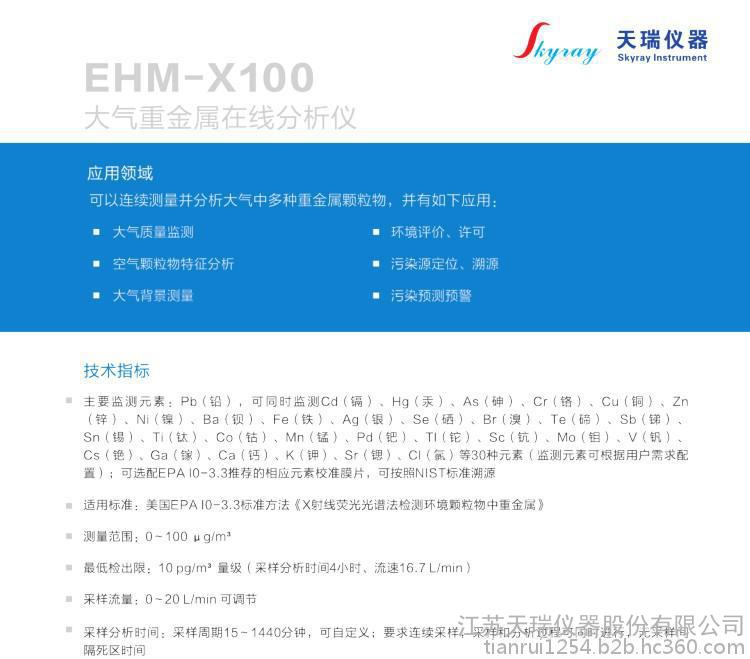

應用領域
可以連續測量并分析大氣中多種重金屬顆粒物，并有如下應用：
大氣質量監測
環境評價、許可
空氣顆粒物特征分析

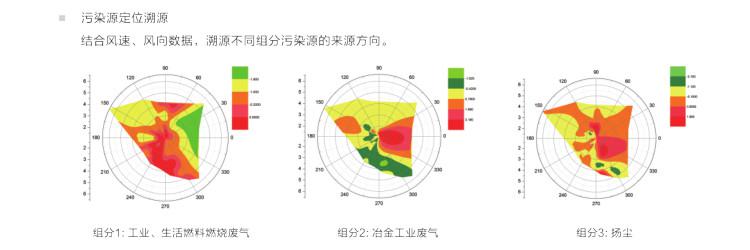

污染源定位、溯源
大氣背景測量
污染預測預警
技術指標
主要監測元素：Pb（鉛），可同時監測Cd（鎘）、Hg（汞）、As（砷）、Cr（鉻）、Cu（銅）、Zn（鋅）、Ni（鎳）、Ba（鋇）、Fe（鐵）、Ag（銀）、Se（硒）、Br（溴）、Te（碲）、Sb（銻）、Sn（錫）、Ti（鈦）、Co（鈷）、Mn（錳）、Pd（鈀）、Sc (鈧) 、 Mo（鉬）、V（釩）、Cs（銫）、Ga（鎵） Ca（鈣）、K（鉀）、Sr（鍶）、Cl（氯）等30種元素（監測元素可根據用戶需求配置）；可選配EPA I0-3.3推薦的相應元素校準膜片，可按照NIST標準溯源
適用標準：美國EPA IO-3.3 標準方法《X射線熒光光譜法檢測環境顆粒物中重金屬》
測量范圍：0～100 μg/m3
**檢出限：10 pg/m3量級（采樣分析時間4小時、流速16.7 L/min）
采樣流量：0～20L/min 可調節
采樣分析時間：采樣周期15～1440分鐘，可自定義；要求連續采樣，采樣和分析過程可同時進行，無采樣間隔死區時間

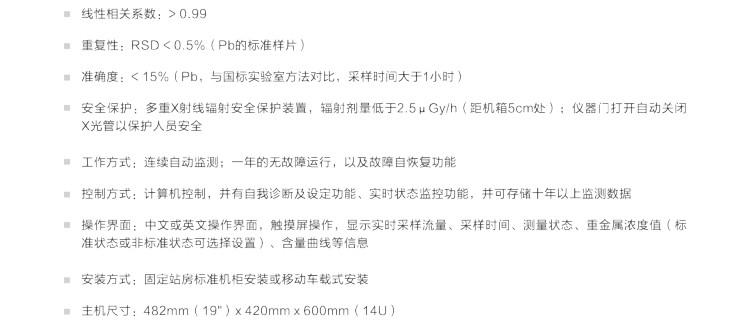

線性相關系數：> 0.99
重復性：RSD < 0.5%（Pb的標準樣片）
準確度：< 15%（Pb，與國標實驗室方法對比，采樣時間大于1小時）
安全保護：多重X射線輻射安全保護裝置，輻射劑量低于2.5μGy/h（距機箱5cm處）；儀器門打開自動關閉X光管以保護人員安全
工作方式：連續自動監測；一年的無故障運行，以及故障自恢復功能
控制方式：計算機控制，并有自我診斷及設定功能、實時狀態監控功能，并可存儲十年以上監測數據
操作界面：中文或英文操作界面，觸摸屏操作，顯示實時采樣流量、采樣時間、測量狀態、重金屬濃度值（標準狀態或非標準狀態可選擇設置）、含量曲線等信息
安裝方式：固定站房標準機柜安裝或移動車載式安裝
主機尺寸：482mm（19”） x 420mm x 600mm（14U）
