| 包裝速度 | 15 |
|---|---|
| 電壓 | 380V |
| 功率 | 4kw |
| 功能 | 充填,打包,封口,計量 |
| 規格 | 單嘴包裝機 |
| 適用對象 | 重晶石粉、高嶺土粉、膨潤土粉、大理石粉等 |
| 售后服務 | 保修一年 |
| 外形尺寸 | 700*1300*1400mm |
| 重量 | 380kg |
| 營銷 | 新品 |
| 適用行業 | 化工,日化 |
| 物料類型 | 粉劑 |
| 自動化程度 | 腳踏 |
| 包裝類型 | 木箱,閥口袋 |
| 品牌 | 中州 |
| 型號 | 單嘴包裝機 |
| 加工定制 | 是 |
| 包裝材質 | 閥口袋 |

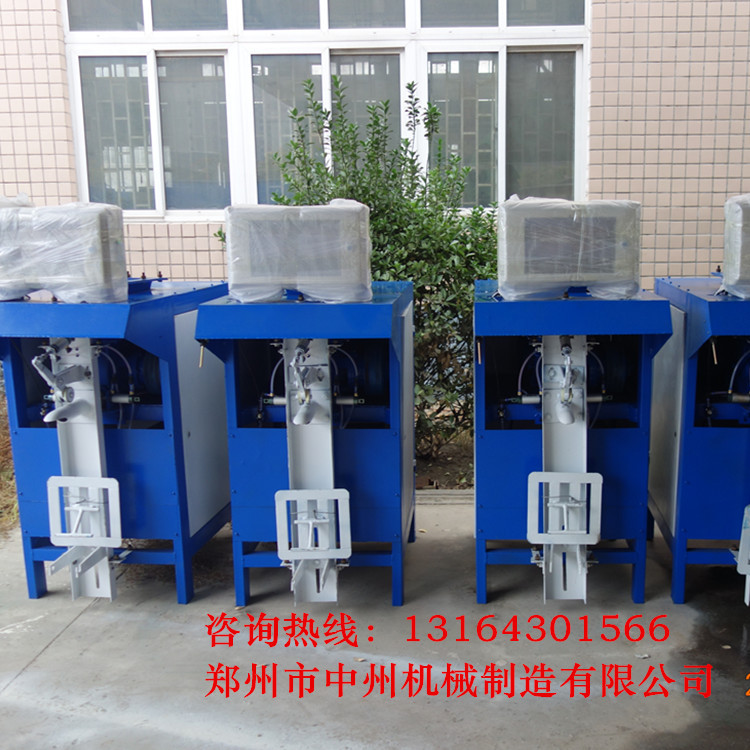

重晶石粉體包裝機是我公司鄭州中州機械根據加工粉體用戶的需要而研制開發的新產品。配套磨粉機使用，大大節省人工及工作效率。計量采用微機稱，微機稱是我廠技術人員與科研機構，根據粉體包裝機的結構及粉體物料的灌裝特點，精心設計，開發研制的微機控制系統，設備具有結構合理、性能穩定、計量準確、調整方便、操作簡單、能耗低、產量大、功能齊全、便于維修等優點。本粉體自動包裝機通過電氣一體實現編織袋的壓緊、松開，出料嘴的開啟、關閉等自動化功能。從而減少了包裝機的機械故障，所以產品深受粉體加工行業廠家的歡迎和信賴。
★適用范圍：

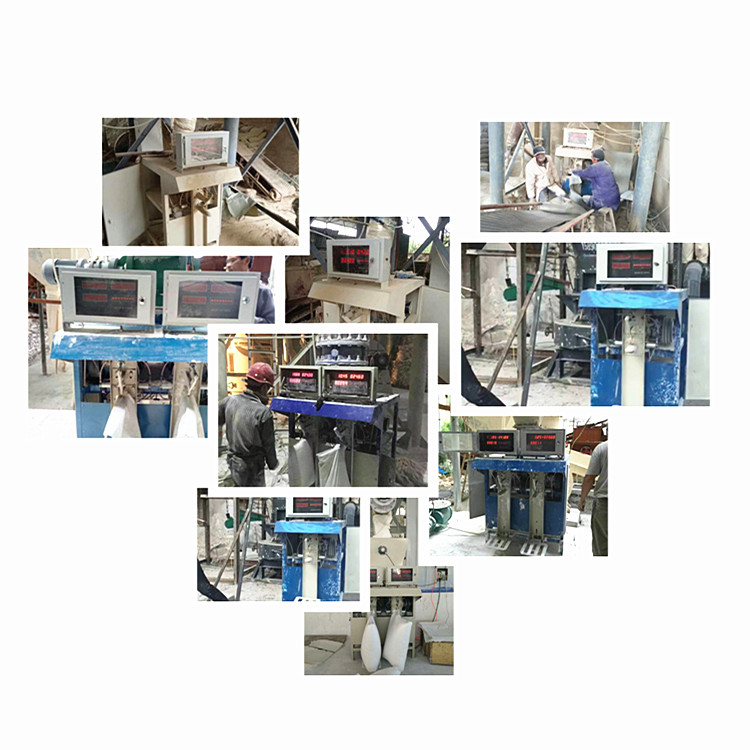

適用于建材、化工、礦山、耐材、冶金等礦粉的自動稱重計量裝袋加工，例如水泥、石灰粉、大白粉、雙飛粉、河沙、硅灰石粉、重鈣粉、石英粉、長石粉、方解石粉、滑石粉、重晶石粉、螢石粉、大理石粉、陶瓷粉、鋁礬土粉、錳礦粉、鐵礦粉、銅礦粉、磷礦粉、白云石粉、花崗巖粉、高嶺土粉、、膨潤土粉、麥飯石粉、石膏粉、碳化硅粉等百余種流動性較好的粉末狀和細顆粒狀物料的編織袋和復膜袋的包裝。
★工作原理：
料倉的粉料進入粉體自動包裝機出料斗殼體，經人工插袋的同時啟動行程開關，把信號傳至微機，啟動電磁閥，通過氣缸工作，打開出料嘴，由高速運轉的葉輪將粉料，經出料嘴連續不斷的灌裝與編織袋中。當袋重達到設定量時，由傳感器把信號傳至微機，電磁閥動過微機控制啟動氣缸，關閉出料嘴停止灌裝；同時，壓袋器通過傳感器的信號進行吸合，壓袋器松開，使編織袋傾斜掉袋。整個灌裝過程為電氣一體控制，除人工插袋外，壓袋器、出料嘴的開啟、關閉；粉料的灌裝、稱重計量、掉袋均可自動完成。
★整機結構：
粉體包裝機主要有機身、給料機構、出灰機構、控制機構、稱重機構和吊袋機構等組成。
1.機身：采用型鋼焊接機構，強度高、鋼度大，小巧輕便。
2.給料機構：由擺線針輪減速機帶動鏈輪，經鏈條、鏈輪傳動完成給料機均勻下料。
3.出灰機構：由電動機帶動主軸葉輪高速旋轉，將粉料經出料嘴灌裝與編織袋中。
4.控制機構：插上編織袋，觸碰行程開關啟動，經微機、電磁閥控制氣缸工作，使出料嘴開啟，實現電氣一體的自動控制。
5.稱重機構：當袋重達到標定量時，拉力傳感器發出信號，電磁閥控制氣缸工作，使出料嘴關閉停止灌裝。
6.吊袋機構：出料嘴關閉，停止灌裝的同時，壓袋器通過傳感器的信號進行吸合，壓袋器松開，使編織袋傾斜掉袋。
★注意事項：
1、經常檢查稱架是否靈活，保證稱架垂直，上下前后的間隙一致，不應有擦、托、卡等現象。
2、灌裝到接近設定重量時，不要觸碰編織袋和稱架，以免稱重計量錯誤。
3、在空稱狀態，微機系統的顯示數與零偏差較大時，可按去皮鍵去皮重新清零，以保證微機的計量精度。
4、經常檢查各執行機構動作是否靈活，發現問題及時處理，壓袋器膠輪和出料管要經常檢查，磨損嚴重時及時更換。
5、傳感器上下方向螺栓應保持十字交叉狀態，以消除傳感器的安裝應力，同時固定傳感器的螺絲要緊固，否則影響傳感器正常工作，導致微機從傳感器采集的數據不準確造成計量誤差較大。
6、氣缸關閉膠管后，發現出灰嘴有漏灰現象，應及時檢查兩氣缸棒間隙，并作調整，以免正常裝袋完成時因漏灰或不關閉閘板引起的袋重超標。
聯系人：李經理
詢價熱線：13164301566
公司地址：鄭州市高新技術開發區云杉路8號
公司網站：www.zhongzhoujixie.com
| 序號 | 參 數 名 稱 | 單 位 | 設 備 型 號 | ||||
| 1 | 出 料 嘴 數 | 個 | 1 | 2 | 3 | 4 | |
| 2 | 生 產 能 力 | t/h | 10 | 20 | 30 | 40 | |
| 3 | 稱量精度 | 單袋重量 | Kg | 10-50 | |||
| 袋重誤差 | Kg | ±0.2-0.5 | |||||
| 袋中合格率 | % | ≥98 | |||||
| 4 | 葉 輪 速 度 | r/min | 960 | ||||
| 5 | 出料功率 | 型 號 |
| Y11M-4 | |||
| 功 率 | Kw | 4 | |||||
| 轉 速 | r/min | 1440 | |||||
| 傳動方式 |
| 帶 輪 | |||||
| 6 | 給料功率 | 型 號 |
|
| YXJ110L1-4 | ||
| 功 率 | Kw |
| 2.2 | ||||
| 型 號 |
|
| XWD2.2-3 | ||||
| 速 比 |
|
| 1：23 | ||||
| 7 | 電 源 電 壓 |
| 380 ±10-15 | ||||
| 8 | 收 塵 風 量 | M3/h |
|
|
|
| |
| 9 | 外 形 尺 寸 | 長寬高 | 700×1400 ×1300 | 1350×1400×1780 | 2000×1400×1780 | 2650×1400×1780 | |
| 10 | 重 量 | Kg | 380 | 920 | 1500 | 1980 | |
| 序號 | 故 障 | 排 除 方 法 |
| 一 | 計 量 不 準 | 1、重新校稱，重置包裝重量 |
| 2、及時清理裝袋架下方堆積物料 | ||
| 二 | 氣缸不關閉 | 1、行程開關有問題 |
| 2、電磁閥有問題—更換 | ||
| 3、微機有問題—維修或更換 | ||
| 三 | 氣缸打不開 | 1、查看控制柜上的壓力表有無壓力 |
| 2、電磁閥有問題—更換 | ||
| 3、控制柜里的中間繼電器有問題—更換 | ||
| 四 | 不 出 料 | 1、查看出料嘴是否堵塞 |
| 2、檢查出料口吹氣嘴是否堵塞 | ||
| 五 | 出 料 慢 | 1、葉輪和助力板磨損過大—更換 |
| 2、吹氣嘴堵塞或氣壓小 | ||
| 六 | 皮帶輪轉不動 | 查看動力頭里是否有異物卡住葉輪 |
| 七 | 壓 不 住 袋 | 調整壓袋器的支撐螺絲或更換壓袋器膠輪 |
| 八 | 微 機 不 亮 | 檢查微機電源及保險，如都無誤，維修電腦 |
