旋轉閃蒸干燥機

物料名稱：白炭黑；

產量100kg/h（進料量＞500kg/h）；

初水份：80﹪

產品終水份＜3﹪；

產品細度：≥200目；

操作溫度:進風450℃，出風＜135℃；

熱源：間接式燃煤熱風爐；（自購）

干燥介質：凈化度達到十萬級熱空氣；

粉體捕集方式：脈沖袋式除塵器；

系統收料率：≥99.95﹪；

工作方式：連續工作；

所有和物料接觸部分材料材質：304（2-6mm）不銹鋼材質；

控制系統：PLC控制：

供料方式：雙螺桿無級變頻調速加料；

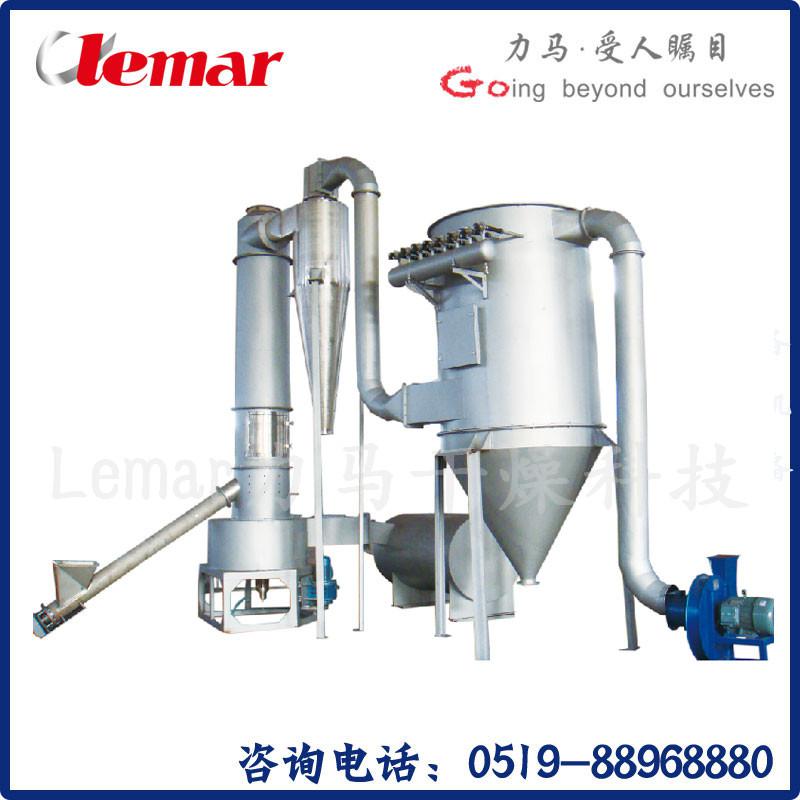

閃蒸干燥XSG-1000(主機直徑1000mm)

設備配置及各部件要求說明：

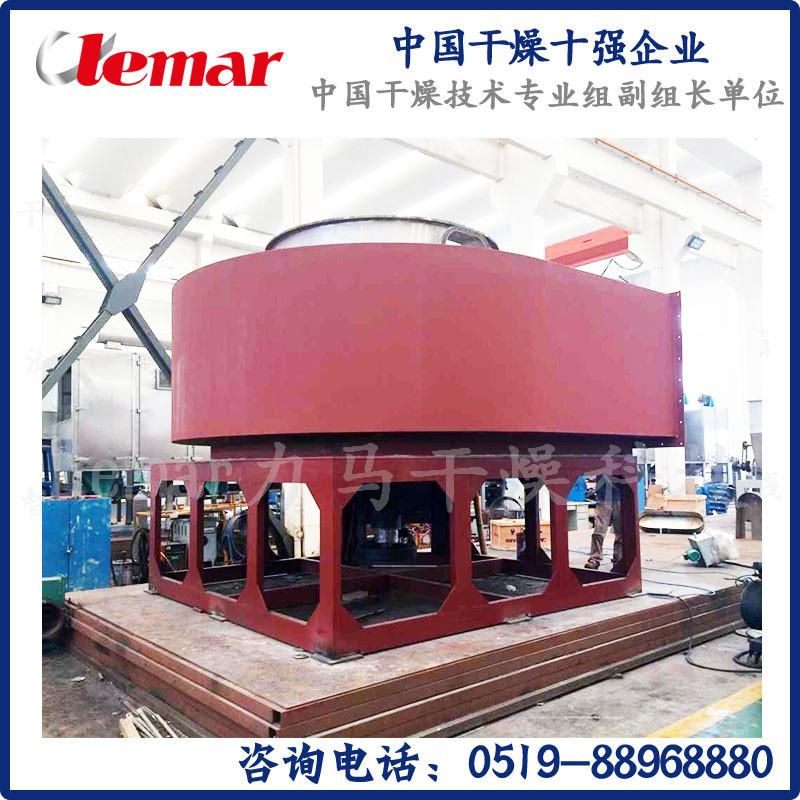

干燥主機：

主機攪拌軸采用氣密封保護裝置，主機底部設置油冷卻系統，并且有報警裝置；主機筒體保溫，筒體外部溫度與環境溫度相差不大于±10℃并設有觀察檢修門；

主機風室：采用合適的速度以切向經雙風道進風形成螺旋風，可以通過調節鼓、引風機風量大小，調節干燥速度；

主機攪拌：采用六層粉碎刀片，有防止物料粘結、粘壁以及刀漿易斷措施，能夠提高物料細化度，增加物料比表面積；

主機出風口配置不同直徑陶析環，通過調整陶析環直徑，能夠控制調整物料的終水份和產品細度（≥200目）；

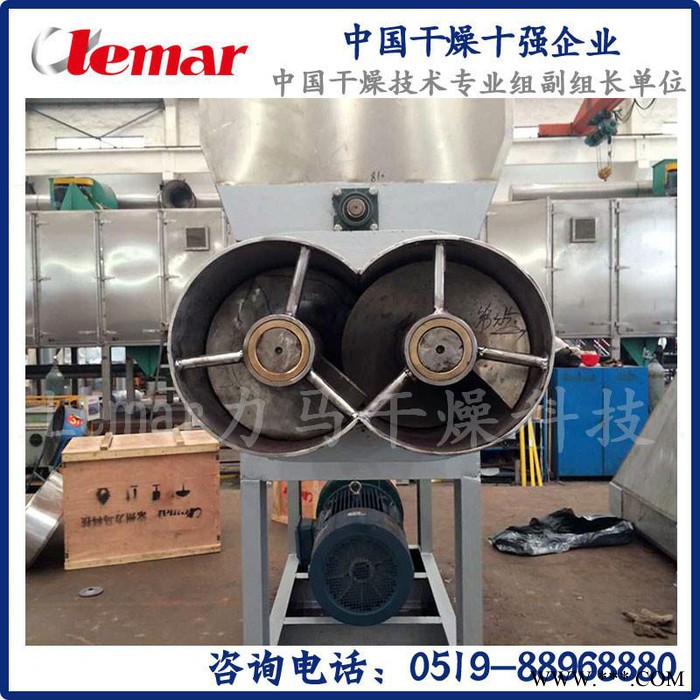

螺旋加料器：

雙螺旋無極調速供料，采用減速機直連傳動，變頻控制，加料倉有破碎裝置對大塊物料進行破碎防止物料架橋現象，額定加料量：400-800KG/H；

脈沖除塵器：

濾袋采用耐高溫、高效濾袋，面積＞200m2,收集效率＞99.95﹪，工作溫度≥200℃；脈沖除塵器有超溫報警、保護布袋措施等，保護措施中進入系統冷空氣凈化度需要達到十萬級；脈沖除塵器錐底有防止架橋裝置，配合螺旋出料器和星型出料器出料，保證出料順暢；

風機系統：整個系統需進行微負壓操作，塔體負壓值應在-500pa﹋-1000pa內波動。風機型號：引風機：9-26-5.6A；配套：變頻電機、變頻器及防振機座；鼓風機型號：9-19-9D；配套：變頻電機、變頻器及防振機座；另有消音器；排空煙囪；

控制系統：用PLC控制，觸摸屏集中顯示；控制系統采用任意設定進風溫度，數顯溫度，按鈕開關控制；進風溫度與加煤系連統鎖控制，進口配有超溫報警裝置；出風溫度與加料螺桿連鎖控制，當出風溫度低于設定溫度時，信號傳給加料變頻電機，加料器轉速發生變化，保證出風溫度在±2℃范圍內波動；布袋除塵器控制系統具有自動除塵控制及連鎖保護功能；
