| 加工定制 | 是 |
|---|---|
| 傳熱面積 | 12（m2） |
| 占地面積 | 34（m2） |
| 重量 | 7000（kg） |
| 型號 | KJG-140 |
| 產地 | 廣東 |
| 功率 | 12（kw） |
| 規格 | KJG-140 |
| 加熱方式 | 傳導式 |
| 類型 | 箱式 |
| 售后服務 | 一年保修 |
| 外形尺寸 | KJG-140（m） |
| 轉速 | 12（r/min） |
| 執行質量標準 | 美標 |
| 傳熱面積（m2） | KJG-140 |
| 品牌 | 力馬干燥 |

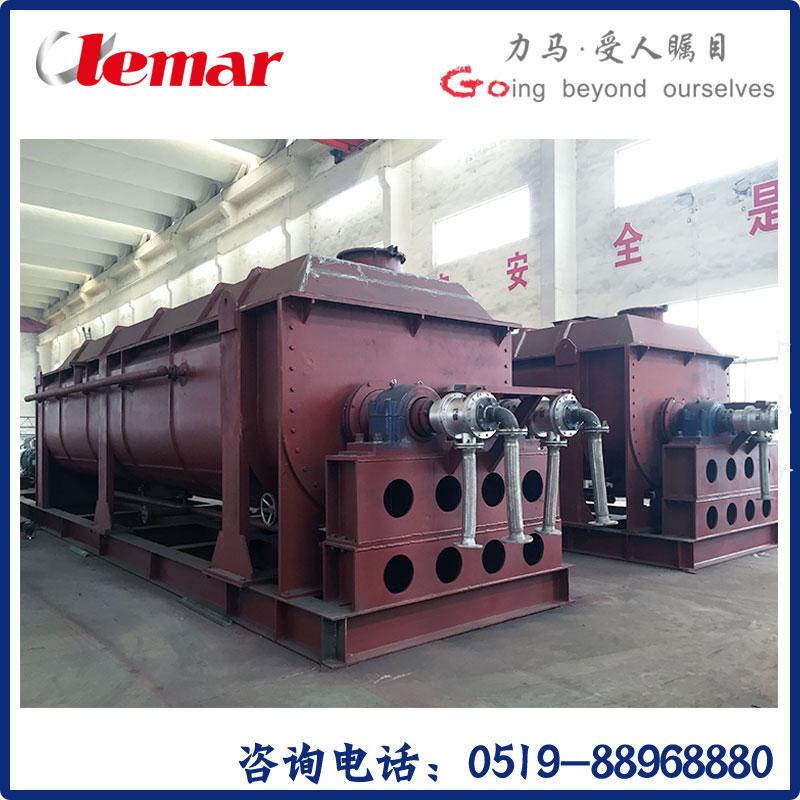

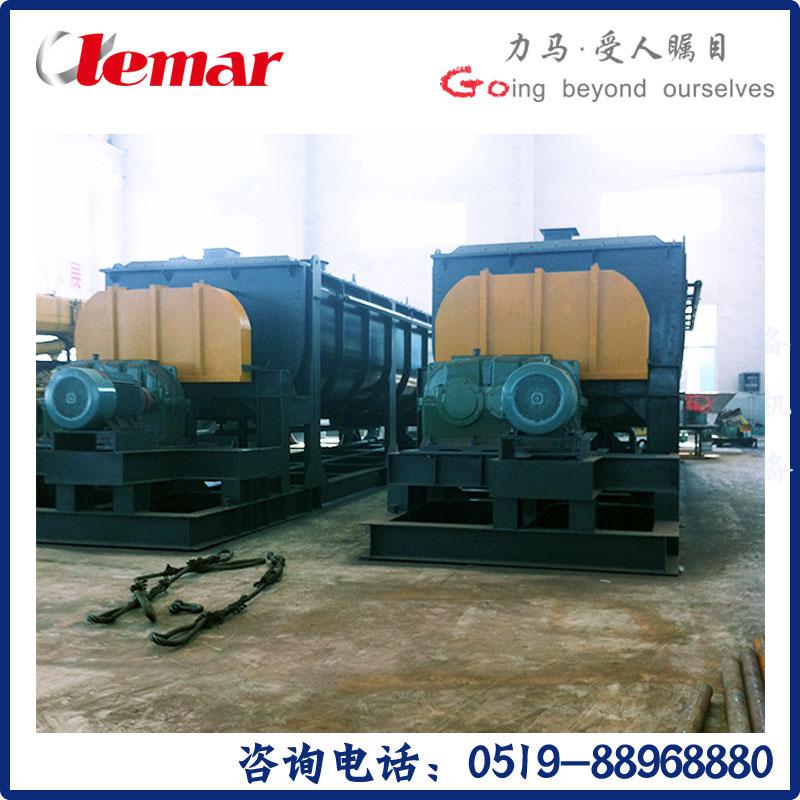

6.5T/h磷石膏空心漿葉干燥機
磷石膏空心漿葉干燥機設計依據
1、物料：磷石膏
2、處理量：6.5T/h
3、初水份：表面水10%+結晶水19%
4、終水份：保留5.5%結晶水
5、物料形狀：膏狀
6、濕品堆積比重: 0.95g/cm3
7、結晶水蒸發溫度：140℃
8、熱源：需方自備燃煤式導熱油爐
9、PH值：1.5-4
10、材質：與物料接觸處316L不銹鋼，其余碳鋼
磷石膏空心漿葉干燥機選型及參數
1、水份蒸發量：1616.4kgH2O/h
2、濕處理量：6500kg/h
3、熱耗量：150萬大卡/h
4、傳熱面積計算：135㎡
5、根據工藝計算選用KJG-68空心槳葉干燥機二臺
磷石膏空心漿葉干燥機單臺設備參數
1．加料系統：
型號名稱：2-φ219雙螺旋加料器
功率：4kw，變頻調速
材質：物料接觸處316L不銹鋼
附：加料斗1件，316L；加料管2件，316L；
螺旋軸2件，316L；螺旋片2套，316L；
傳動齒輪：2件
聯軸器1件，HT200；傳動電機1件，BWD12-59，4kw
2．熱風補充系統：
新風進口必須經過轉換后才能進入主機箱體，提高干燥效率
型號名稱：SRZ型翅片式換熱器
數量：100m2
材質：A3管軋制鋁帶
附：初效空氣過濾器：1件，A3+無紡布
3．主機：
3．1型號：KJG-68
3．2傳熱面積：68m2
3．3有效容積：5.21m3
3．4主機轉速：10-20rpm
3．5傳動電機功率：45kw/變頻調速
3．6設計壓力：0.6MPa
主機上箱體: 6mm/316L不銹鋼
3．7下箱體主機內壁：316L/δ10mm/1件
3．8下箱體主機夾套：A3/δ12mm/1件
3．9保溫厚:δ80mm硅酸鈣 外封2毫米A3
3．10法蘭:A3/δ30mm 2件
3．11端蓋板：A3/δ20mm 內貼316L/δ3mm 2件
3．12填料座:4件 45鋼 (填料: 20x20四氟盤根)
3．13填料壓蓋：4件 A3

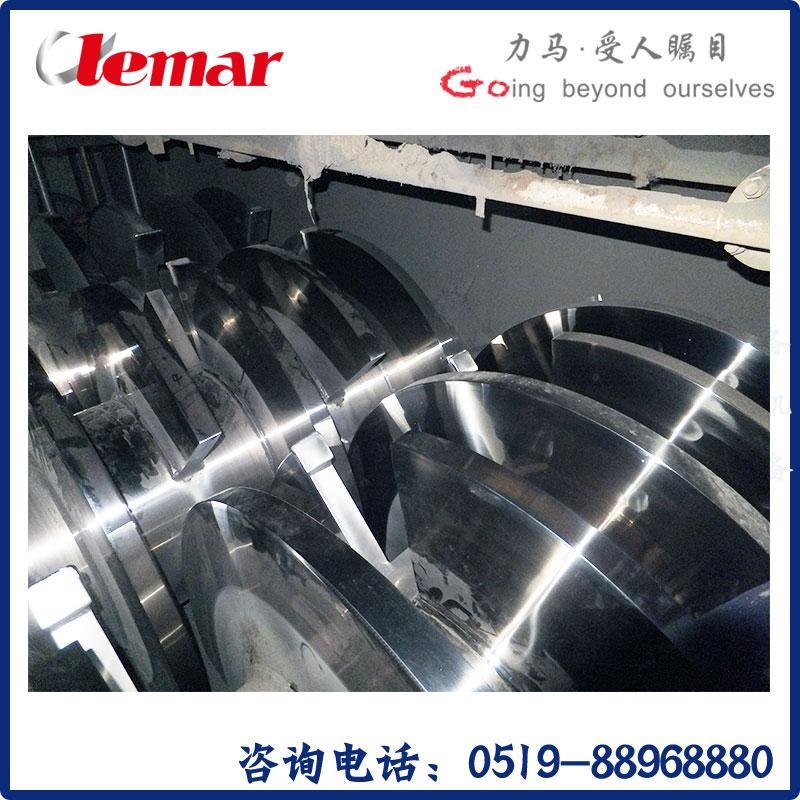

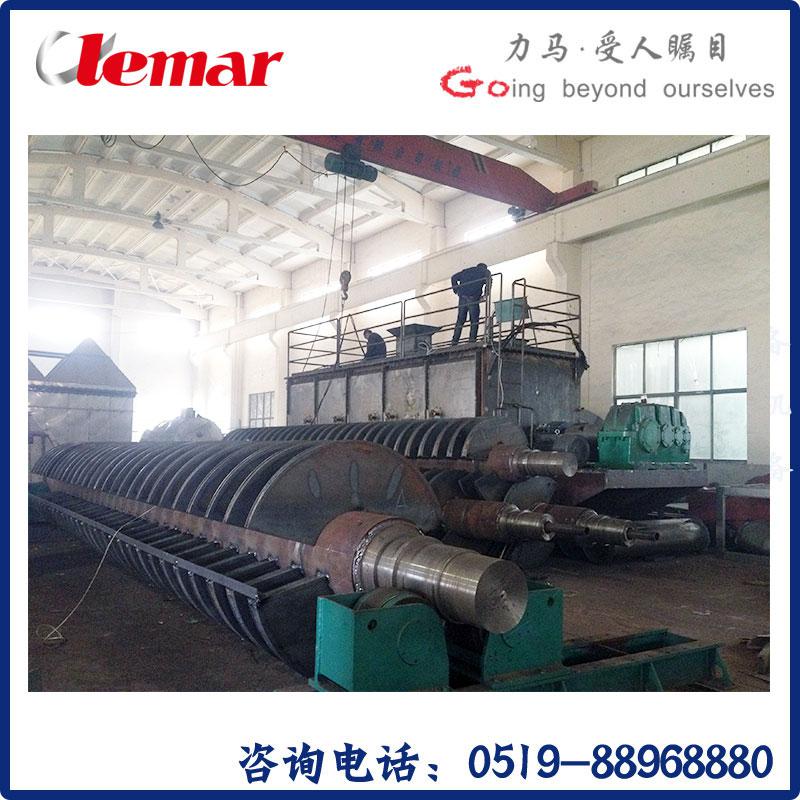

3．14空心漿葉主軸：2件 A3φ273x20 外包316L
3．15回水管:φ108x4 A3
3．16漿葉片：1套 316L/6mm
3．17下料口：1件 400x1600
螺旋輸送下料器：1件 φ219 3KW
溢流板: 1件 6mm 316L不銹鋼
3．18齒輪減速機： 1件
3．19傳動鏈輪：2件
傳動齒輪：2件
3．20旋轉接頭：2件
3．21軸承座:4件 A3焊接件
3．22主機支架：1件（[18# A3焊接件]噴防銹柒
3．24除塵回收系統
引風管：φ250 1件 316L不銹鋼
旋風除塵器:CLT-φ550 1件
材質：2mm/316L不銹鋼
3．25引風機：9-26-4A/5.5KW 1件 A3
3．26控制系統:控制柜/1件 A3 外表噴漆
電器元件：1套
加料器: 變頻調速
傳動電機:變頻調速
3．27其他資料：
隨機軟件資料1套
設備平立面布置圖
產品合格證書
電器原理圖
設備使用說明書
磷石膏空心漿葉干燥機主要設備清單（單臺）
| 序 號 | 名 稱 | 數 量 | 材 質 | 備 注 |
| 1 | 螺旋加料器 | 1件 | 316L/A3 | 2-φ219/4kw |
| 2 | 蒸汽加熱器 | 100m2 | A3 | |
| 3 | 漿葉主軸 | 2支 | 316L/A3 | |
| 4 | 漿葉片 | 2組 | 316L | |
| 5 | 主機下箱體 | 1臺 | 316L/A3 | KJ-68 |
| 6 | 主機上箱體 | 1件 | 316L | |
| 7 | 填料座 | 4件 | 組件 | |
| 8 | 填料壓蓋 | 4件 | 組件 | |
| 9 | 軸承座 | 4件 | 組件 | |
| 10 | 齒 輪 | 2只 | 45# | |
| 11 | 傳動電機 | 1臺 | 組件 | 45kw |
| 12 | 減速機 | 1臺 | 組件 | |
| 13 | 鏈輪、鏈條 | 1套 | 45# | |
| 14 | 旋轉接頭 | 2件 | 組件 | |
| 15 | 旋風分離器 | 1件 | 316L | |
| 16 | 引風管 | 1套 | 316L | |
| 17 | 溢流板 | 1套 | 焊接件 | |
| 18 | 螺旋輸送下料器 | 1臺 | 組件 | 4kw |
| 19 | 引風機 | 1臺 | A3組件 | 3kw |
| 20 | 控制柜 | 1臺 | 正泰元件 | |
| 21 | 輔助材料 |
