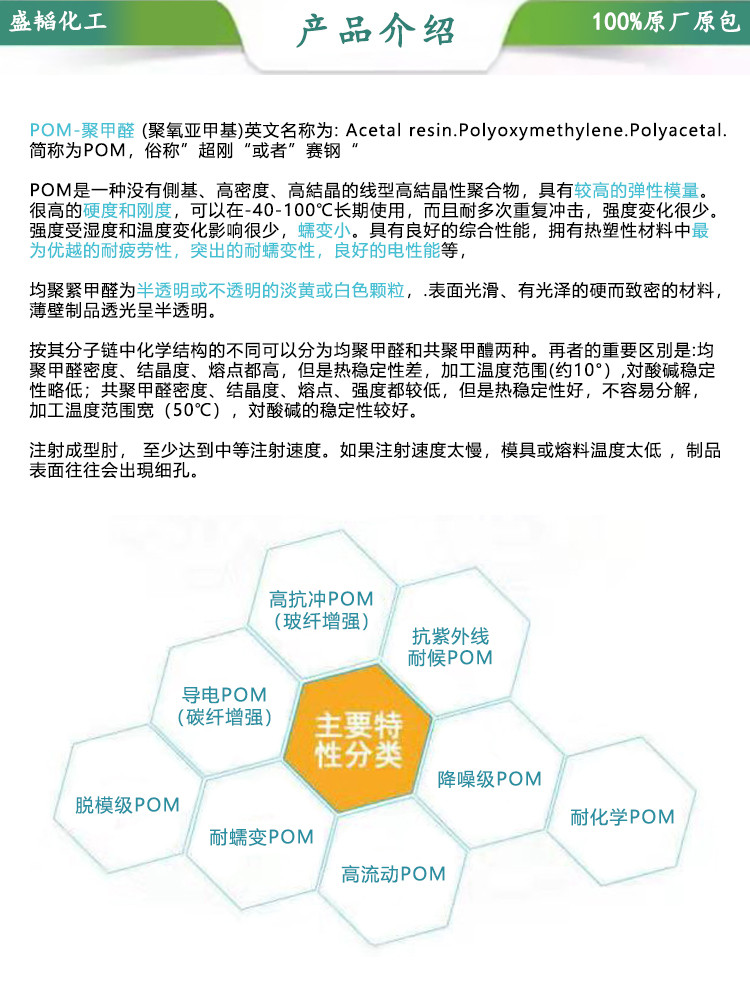

| 類型 | 標(biāo)準(zhǔn)料 |
|---|---|
| 牌號 | TR-20 |
| 銷售方式 | 品牌經(jīng)銷 |
| 用途級別 | 運(yùn)動器材,汽車部件,電子電器部件 |
| 品牌 | 寶理 |
| 廠家(產(chǎn)地) | 日本寶理 |
| 加工級別 | 注塑級 |
| 特性級別 | 標(biāo)準(zhǔn)級,耐磨,高滑動,高剛性 |
| 基本信息 | |
|---|---|
| 黃卡編號 | E45034-235811 |
| 填料/增強(qiáng)材料 | 滑石填料, 15% 填料按重量 |
| 特性 | 低翹曲性 剛性，高 |
| UL文件號 | E45034 |
| 形式 | 粒子 |

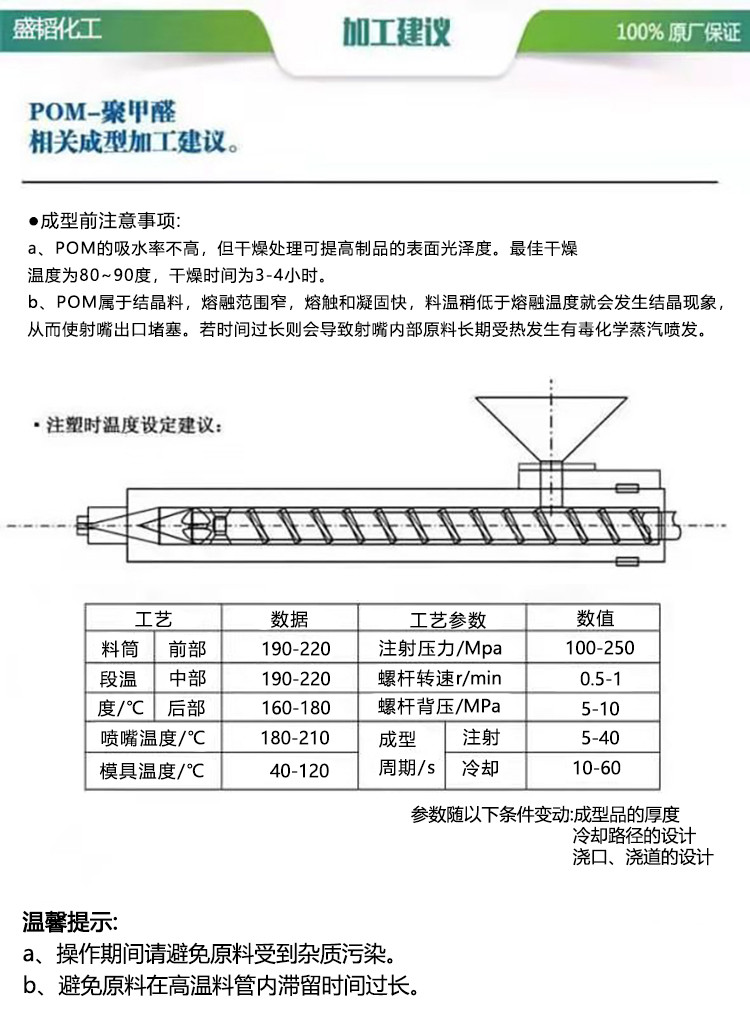

| 加工方法 | 注射成型 |
| 部件標(biāo)識代碼 (ISO 11469) | >POM-TD15 |
| 物理性能 | 額定值 | 單位制 | 測試方法 |
|---|---|---|---|
| 密度 | 1.53 | g/cm3 | ISO 1183 |
| 熔流率（熔體流動速率） (190°C/2.16 kg) | 21 | g/10 min | ISO 1133 |
| 溶化體積流率（MVR） (190°C/2.16 kg) | 16.0 | cm3/10min | ISO 1133 |
| 吸水率 (23°C, 24 hr) | 0.50 | % | ISO 62 |
| 硬度 | 額定值 | 單位制 | 測試方法 |
|---|---|---|---|
| 洛氏硬度 (M 計秤) | 75 | ISO 2039-2 |
| 機(jī)械性能 | 額定值 | 單位制 | 測試方法 |
|---|---|---|---|
| 拉伸模量 | 4500 | MPa | ISO 527-2 |
| 拉伸應(yīng)力 | 59.0 | MPa | ISO 527-2 |
| 拉伸應(yīng)變 (斷裂) | 5.0 | % | ISO 527-2 |
| 彎曲模量 | 4100 | MPa | ISO 178 |
| 彎曲應(yīng)力 | 96.0 | MPa | ISO 178 |
| 摩擦系數(shù) | JIS K7218 | ||
| Dynamic 1 | 0.34 | JIS K7218 | |
| 與鋼 - 動態(tài) 2 | 0.56 | JIS K7218 | |
| 磨損因數(shù) | JIS K7218 | ||
| 0.49 MPa, 0.30 m/sec 3 | 150 | 10^-8 mm3/N·m | JIS K7218 |
| 0.060 MPa, 0.15 m/sec 4 | 500 | 10^-8 mm3/N·m | JIS K7218 |
| 0.060 MPa, 0.15 m/sec 5 | 7000 | 10^-8 mm3/N·m | JIS K7218 |
| 0.49 MPa, 0.30 m/sec 6 | 8000 | 10^-8 mm3/N·m | JIS K7218 |
| 沖擊性能 | 額定值 | 單位制 | 測試方法 |
|---|---|---|---|
| 簡支梁缺口沖擊強(qiáng)度 | 3.0 | kJ/m2 | ISO 179/1eA |
| 熱性能 | 額定值 | 單位制 | 測試方法 |
|---|---|---|---|
| 熱變形溫度 (1.8 MPa, 未退火) | 125 | °C | ISO 75-2/A |
| 線形熱膨脹系數(shù) | 內(nèi)部方法 | ||
| 流動 : 23 到 55°C | 8.0E-5 | cm/cm/°C | 內(nèi)部方法 |
| 橫向 : 23 到 55°C | 8.0E-5 | cm/cm/°C | 內(nèi)部方法 |
| 電氣性能 | 額定值 | 單位制 | 測試方法 |
|---|---|---|---|
| 表面電阻率 | 9.0E+15 | ohms | IEC 60093 |
| 體積電阻率 | 2.0E+14 | ohms·cm | IEC 60093 |
| 介電強(qiáng)度 (3.00 mm) | 21 | kV/mm | IEC 60243-1 |
| 可燃性 | 額定值 | 單位制 | 測試方法 |
|---|---|---|---|
| UL 阻燃等級 | HB | UL 94 |
