YT-系列斜管式高效節能濃密機

( - )產品性能與技術特點

YT-系斜管式等效節能深密機是本公司在總結傳統的周邊, 中心傳動型濃密機工作原理,特點和淺層沉降理論的基礎上自主研究開發的新型的替代性高效節能濃縮(分級)設備。產品廣泛應用金屬、非金屬礦山的濃縮分級和尾礦的濃縮干斜排廢水回用，建材、化工等行業的排污處理以及在高嶺土鉀納長石等產品脫水干燥前濃縮，提高壓板框壓濾機、陶瓷過濾機、 布帶式真空過濾機、脫水效果和生產能力。

產品優點：

1、具有高效節能、安裝方便、配置靈活,性能穩定可控性好。

2、體積小,占地面積少,建設購置成本低其占地面僅為老式濃密池的1/12到1/15, 購置費用僅1/2到1/5。

3、技術領先效率高。可在該設備上實現分級,濃縮得到應收的金屬礦物或濃縮排放減少, 污水排放和水的回收利用 。

4、環保節能效果好,該機體內填充六邊形 PVC蜂窩管增加沉降面積數十倍,沉降濃縮效率高,若經2~3次循環其益水可達標排放或回用,不用動力節約電能消耗。

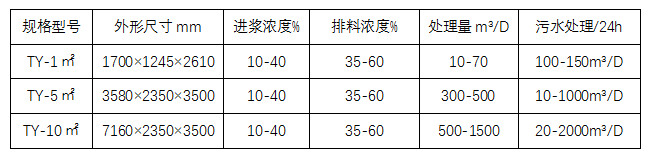

(二)主要技術參數

(三)產品結構與工作原理

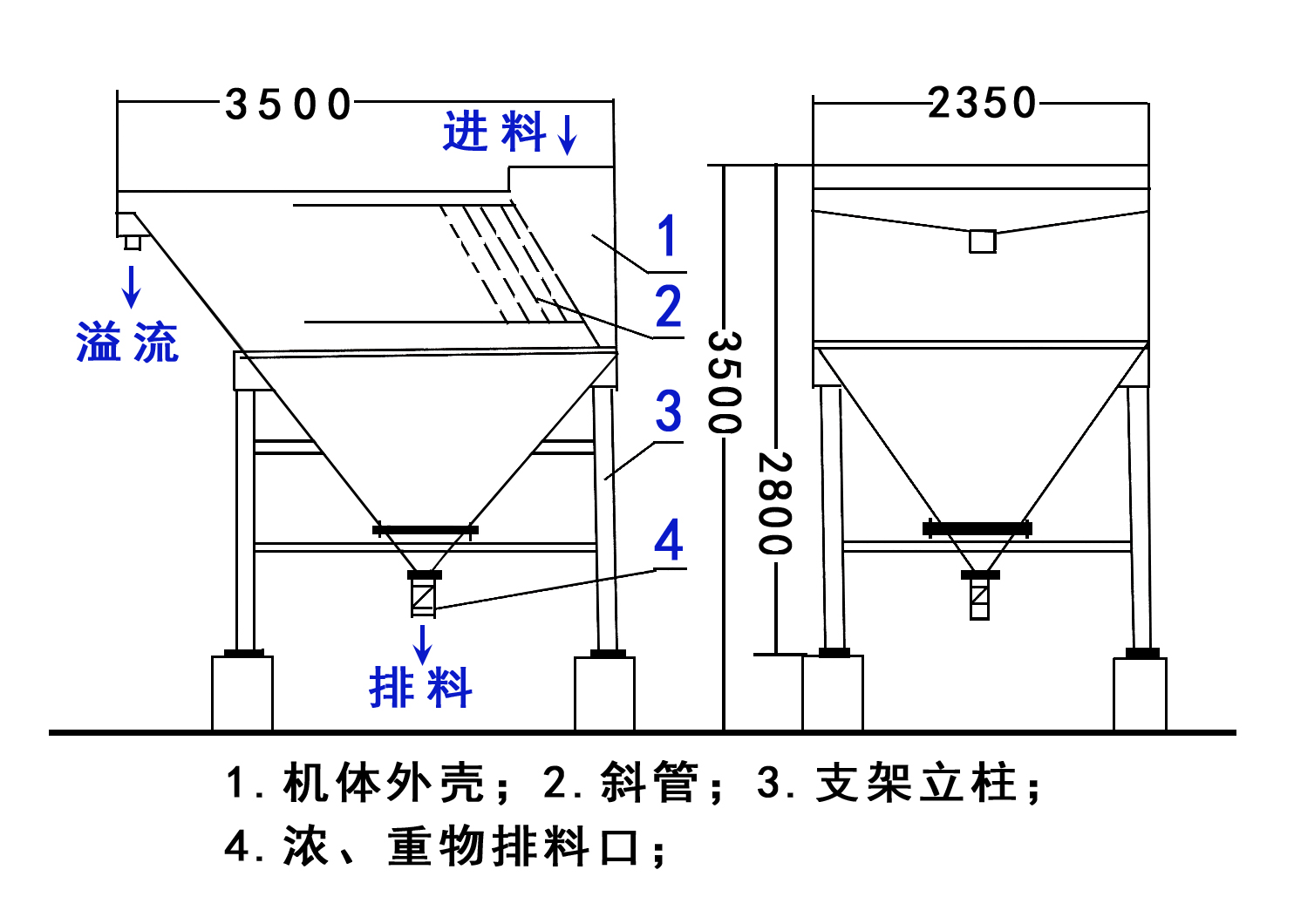

產品結構:如圖所示主要由1機體, 2蜂窩斜管, 3機架, 4排料裝置等零部件組成,本產品均為整機一體交貨,出口裝標準貨柜除外。

工作原理: 將礦漿或其它待處理液體從給料區進入沉降區，在此區域形成相對動態平衡的懸浮過程，礦漿中粒度較大的顆粒，由于其沉降速度較大在克服水流脈動力下，經過濃縮區懸浮過濾，快速沉淀進入底部排料口排出，未能克服水流脈動力而沉淀的粒經較高的顆粒隨者上升水流進入斜管區, 斜管區按一定的角度填滿了方角形薄壁蜂窩管。將水流分成許多沉淀單元進入斜管區的較細顆粒在層流水力沉降條件下到達斜管壁上，積累到一定量后在重力作用下滑到沉隆區,根據分離粒度處理能力設計要求,未能在斜管區沉降的微細粒, 將隨者、益流排出, 從而實現分級與沉淀的過程。

(四)安裝與調試

  ①安裝

設備安裝極為方便簡單用戶按總裝圖做好基礎, 澆注好預埋地腳螺栓或預埋鋼板, 將設備吊到基礎上與螺栓或預埋鋼板定位后予以固定。

②調試                             ·

1、用水平儀或向設備內注入清水,調試機架腳板，調整螺栓漿液面, 調至水平,使機體內溢流槽溢流基本均勻。

2.待處理液體，其沉降速度決定沉淀效率，沉降量、給料量與排料濃度緊密關聯，根據物料沉降速度和設計的排料濃度，調試后確定給料量。

(五)設備的操作與維護

  ①設各操作

1、 操作人員根據給裝漿量調整排料閘閥以確保排放物料所需濃度。

2、 注意排料口物料排放情況如出現超濃度或排放減少應及時調整以防排料管堵死。

3、 機體內如有翻漿現象說明有部份斜管堵塞應及時排除。

4、 停機應將機體內物料基本排完,否則會出現堵塞。

  ②設各維護.

1、 露天作業時每次停機將向機體內注入清水沉沒斜管以防暴曬和凍裂。

2、 斜管損壞后應及時更換。

蜂窩斜管質量要求和說明

   蜂窩斜管主要用于給排水工程中水口除砂，工業和生活用水沉淀，污水沉淀，隔油及尾礦濃縮處理，各種高負荷生物濾池，也可用于舊池改造。蜂窩斜管填料沉淀池對于小城鎮的水處理是簡單易行的，對于改造平流沉淀池以提高處理水量也是行之有效的。但大型的斜板、斜管沉淀池還需要不斷完善污泥系統，如作為飲用水處理還需注意殺菌問題。

    蜂窩斜管填料有斜管和直管兩種,材質分為聚丙烯（包括乙丙共聚物）塑料斜管、聚氯乙烯斜管（一下均稱為塑料斜管）。乙丙共聚斜管，韌性強、組裝剛度好、不變形、不脆裂、抗老化、使用壽命長。是目前在給水排水工程中采用最廣泛而且成熟的一項水處理裝置。

    斜管產品分為半成品和成品，塑料斜管半成品是指經機械熱壓而成型的連續半六邊形片材，其成分是將半成品經焊接或粘結而成的具有一定傾斜角度的組件。規定成品單組斜管的尺寸為長1000mm寬500 mm，斜長 (L)1000mm，傾角 60℃。斜管的使用環境條件是介質溫度 0-40℃，pH值 6-9。經恒溫機械熱壓而成的連續半邊型片材，再將每半六邊型片材經焊接或粘結而形成的具有傾角為60度的組合體。

斜管特點：

1、濕周大，水力半徑小，層流狀態好，顆粒沉淀不受絮凝流干擾；

2、處理效率高于活性污泥池，占地面積小，處理能力是平流式沉淀池的3-5倍，加速澄清池和脈沖澄清池的2-3倍；

3、曝氣強度低于活性污泥，且不需要污泥回流；

4、適應性強，污泥量少，減少了污泥脫水等后處理工作量；

5、產生的污泥沉降性好，有利于后段懸浮物的去除。

6、在取水口處采用蜂窩斜管，管長2.0～3.0米時，可在50-100公斤/米3泥砂含量的高濁度中安全運行處理。

7、當斜管管長為1米時，有效負荷按3-5噸/米2·時設計。V0控制在2.5-3.0毫米/秒范圍內，出水水質最佳。

蜂窩斜管成品要求：

1、材質原料PP和PE共聚物，白色片狀厚度0 5±0.03mm不摻加任何再生料、回收料。

2、外觀塑料斜管片材邊面光滑，無裂縫、氣泡，無明顯凹凸、雜質。

3、單組斜管管口水平承壓強度不小干1.4KPa，總脫焊點不多于5個，同焊接組上脫焊點不多于2處。

4、單組斜側面承壓變形率單組斜管在承受0.6Kpa，其外形尺寸變化小于1％。

5、拉伸強度≥25MPa 單組重量≥17kg

6、安裝時單組應用耐腐蝕繩子固定在底部格柵架上。
