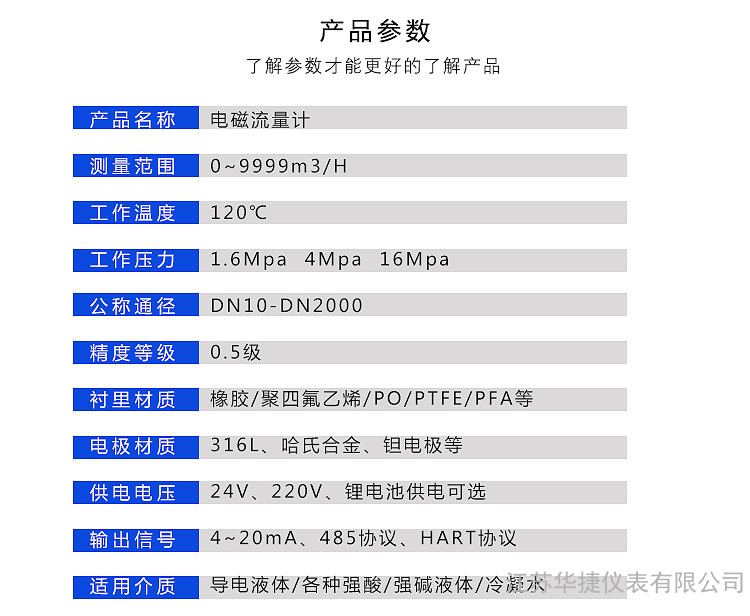

| 包裝 | 箱裝 |
|---|---|
| 測量范圍 | 0-100000m3/h |
| 產地 | 江蘇 |
| 工作溫度 | 120℃ |
| 工作壓力 | 1.6MPa |
| 公稱通徑 | 50mm |
| 類型 | 電磁流量計 |
| 適用介質 | 導電液體 |
| 執行質量標準 | 國標 |
| 品牌 | 華捷 |
| 型號 | LDE |
| 加工定制 | 是 |
| 特性級別 | 標準級 |
| 質量認證 | ISO9001-2000 |
華捷LDE
一、除硫水流量表 脫硫水流量計 脫硫水電磁流量計技術參數
公稱通徑系列 DN （ mm ）
管道式四氟襯里： 10 、 15 、 20 、 32 、 40 、 50 、 65 、 80 、 100 、 125 、 150 、 200 、 250 、 300 、 350 、 400 、 450 、 500 、 600
管道式橡膠襯里： 40 、 50 、 65 、 80 、 100 、 125 、 150 、 200 、 300 、 350 、 400 、 500 、 600 、 800 、 1000 、 1200 。流動方向：正、反凈流量。量程比： 150 ： 重復性誤差：測量值的0 。 精度等級： 0.5 級、 1.0 級（管道式）被測介質溫度：普通橡膠襯里： -20 ～ +60 ℃
高溫橡膠襯里： -20 ～ +90 ℃
聚四氟乙烯襯里： -30 ～ +100 ℃
高溫型四氟襯里： -30 ～ +180 ℃。
額定工作壓力：管道式： DN6 ～ DN80 ≤ 1.6Mpa, DN100 ～ DN250 ≤ 1.0Mpa,
DN300 ～ DN1200 ≤ 0.6Mpa 。
除鹽水流量計流量測量范圍：流量測量范圍對應流速范圍是 0.1 ～ 15m/s
電導率范圍：被測流體電導率≥ 5us/cm( 一體式 ) ，大多數以水為成分的介質，其電導率在 200 ～ 800 μ s/cm 范圍內，均可選用酸性流量計來測量其流量。
電流輸出： 0 ～ 10mA 時，負載電阻為 0 ～ 1.5k Ω； 4 ～ 20mA 時，負載電阻為 0 ～ 750k Ω
數字頻率輸出：輸出頻率上限可在 1 ～ 5000Hz 內設定帶光電隔離的晶體管集電極開路 雙向輸出。外接電源≤ 35V 導通時集電極大電流為 250mA 。
除鹽水流量計供電電源： 85 ～ 265V ， 45 ～ 63Hz 。
直管段長度：管道式：上游≥ 5DN ，下游≥ 2DN 。
連接方式：流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合 GB11988 的規定。
防爆標志： mdIIBT4 。
環境溫度： -25 ～ 60 ℃
相對濕度： 5% ～ 95%
消耗總功率：小于 20 瓦。

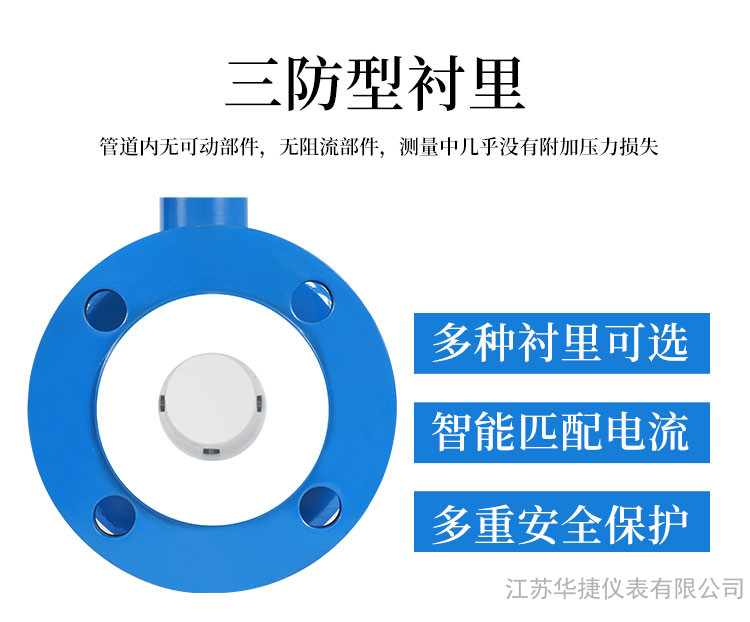

二、除硫水流量表 脫硫水流量計 脫硫水電磁流量計襯里材料
| 襯里材料 | 主要性能 | 介質溫度 | 適用范圍 | |
| 一體型 | 分離型 |
| ||
| 聚四氟乙烯（F4) | 是化學性能 一種塑料，能耐沸 。 | 70℃ | 100℃ 150℃ (需特殊訂貨) | 1、濃酸、堿等強腐蝕性介質。 2、衛生類介質。 |
| 聚全氟乙丙烯（F46) | 同F(xiàn)4，耐磨性、抗負壓能力高于F4。 | 同上 |
| |
| 聚氟合乙烯（Fs) | 適用溫度上限較聚四氟乙烯低，但成本也較低。 | 80℃ |
| |
| 聚氯丁橡膠 | 1、有較好的彈性，高度的扯斷力，耐磨性能好。2、耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化介質的腐蝕。 | 80℃ 120℃ (需特殊訂貨) | 水、污水、弱磨損性的泥漿礦漿。 | |
| 聚氨酯橡膠 | 1、耐磨性能*。 2、耐腐蝕性能較差。 | 80℃ | 中性強磨損的礦漿、煤漿、泥漿 | |
是法拉第電磁感應定律，傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。 硫酸液體流量計 主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。 硫

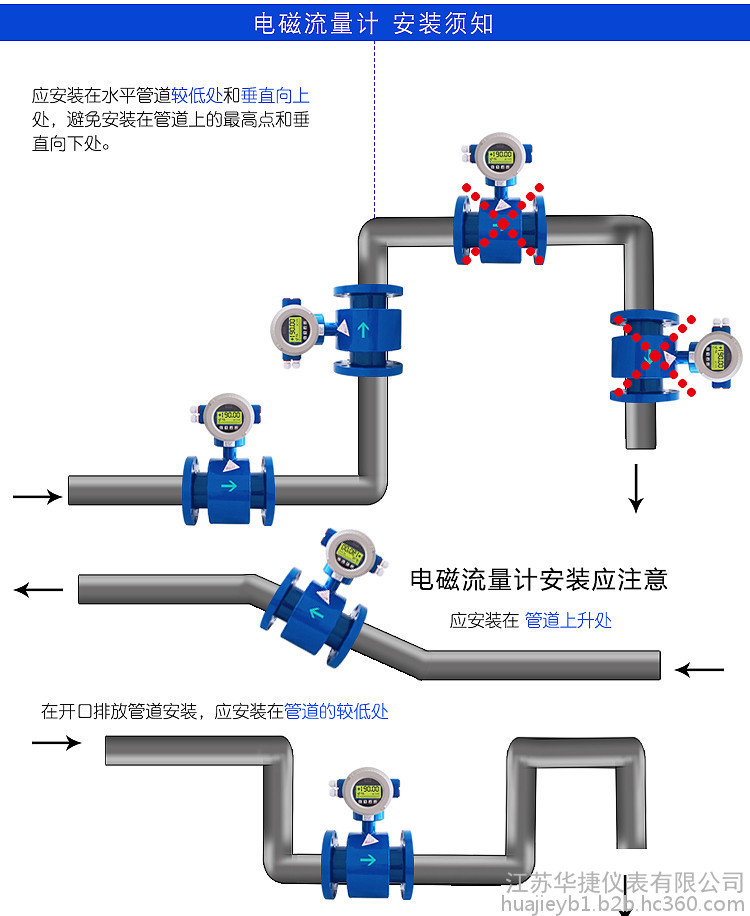

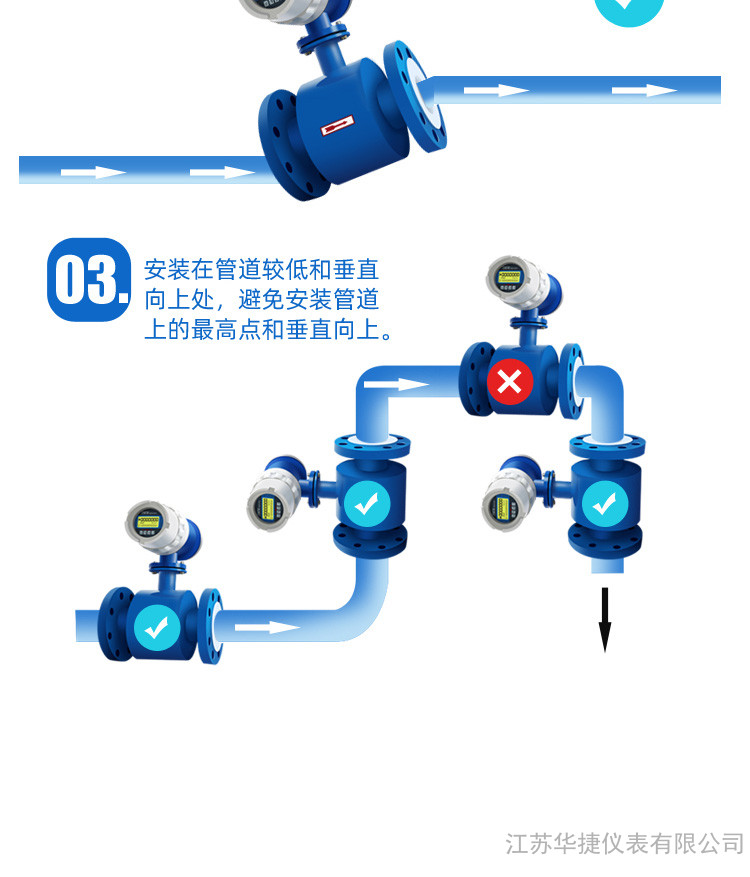

四、除硫水流量表 脫硫水流量計 脫硫水電磁流量計安裝地點
1、盡量避免鐵磁性物體及具體強電磁場的設備（如大電機、大變壓器的等），以免磁場影響傳感器的工作磁場和流量信息。
2、應盡量安裝在干燥通風之處，不宜在潮濕，易積水的地方安裝。
3、應盡量避免日曬雨淋，避免環境溫度高于45℃及相對濕度大于95.9%。
4、選擇便于維修，活動方便的地方。
5、流量計應安裝在水泵后端，決不能在抽吸側安裝；閥么應安裝在流量計下游側。
五、除硫水流量表 脫硫水流量計 脫硫水電磁流量計安裝要點
1、若傳感器安裝點的上游有漸縮管，傳感器上游應有不小于15D的等徑直管段，下游應有不小于5D的等徑直管段。
2、若傳感器安裝點的上游有漸擴管，傳感器上游應有不小于18D的等徑直管段，下游應有不小于5D的等徑直管段。
3、若傳感器安裝點的上游有90°彎頭或下形接頭，傳感器上游應有不小于20D的等徑直管段，下游應有不小于5D的等徑直管段。
4、若傳感器安裝點的上游在同一平面上有二個90°彎頭，傳感器上游應有不小于25D的等徑直管段，下游應有不小于5D的等徑直管段。
