| CAS | 7631-86-9 |
|---|---|
| 外形尺寸 | 球形3、6、9、13、19、25、30、50（mm） |
| 堆密度 | 1.35-2.0（kg/L） |
| 主要用途 | 覆蓋和保護催化劑 |
| 特色服務 | 抗壓強度高 耐化學腐蝕 耐撞擊 耐高溫達1300度 |
| 材質 | 陶瓷 |
| 產地 | 江西 |
| 類型 | 高效 |
| 顏色 | 白色 |
| 執行質量標準 | HG/T3683.1-2000 |
| 廠商 | 萍鄉市金達萊化工填料有限公司 |
| 品牌 | 精填 |
| 加工定制 | 是 |
| 含量≥ | 23-99% |
高純氧化鋁剛玉球?
高純氧化鋁剛玉球是一種以高純氧化鋁（Al2O3）為主要原料，以剛玉（α—Al2O3）為主晶相的氧化鋁陶瓷球，其主要化學成分三氧化二鋁含量在90%-99.5%之間。因其具有機械強度高、硬度大、耐高溫、耐高溫急冷急熱性能優良、耐化學腐蝕性和導熱性良好等優良綜合技術性能。 我公司生產的含氧化鋁90%以上的高純氧化鋁剛玉球主要采用特級a-Al2O3型氧化鋁摻加微量的稀土金屬氧化物為原料，經嚴格科學配方、原料精選、細磨、熱壓燒結等系列適宜的生產工藝加工而成。高純氧化鋁剛玉球的制造、檢驗、驗收參照執行行業標準《工業瓷球-惰性瓷球》（HG/T3683.1-2000）,經國家工業陶瓷權威檢驗機構檢測結果表明 ,各項指標優于HG/T3683.3-2000規定要求（公司可提供產品檢測報告）。
高純氧化鋁剛玉球物理性能指標：
荷重軟化（YB/T370-1995）0.2MPa壓力下變形小于 0.6%;
抗熱振性（YB/T376.2-1995）1200℃降至600℃，10次表面無裂紋;
重燒線變化（GB/T3997.1-1998）1400℃保溫12小時，最大值為0.25%，平均值小于0.20%;
體積密度（GB/T2997-2000）：3.2～3.50g/cm3
壓碎強度： 大于230kg/cm2
顯氣孔率：12～18%;
堆積密度：2.3 g/cm3
規格：φ8～60mm
成型方法：滾制成型、等靜壓成型
高純氧化鋁剛玉球主要應用領域：
高純氧化鋁剛玉瓷球技術指標
| 種 類 性 能 | 90 | 92 | 95 | 97 | 98 | 99 | |||||||||
| 化學成分，% | Al2O3 | ≥90 | ≥92 | ≥95 | ≥97 | ＞98 | ≥99 | ||||||||
| Fe2O3 | ≤0.0.25 | ≤0.22 | ≤0.20 | ≤0.18 | ≤0.15 | ≤0.12 | |||||||||
| SiO2 | ≤9.2 | ≤7.2 | ≤4.2 | ≤2.2 | ≤1.2 | ≤0.2 | |||||||||
| 外觀 | 產品外形為園形，顏色為白色。 | ||||||||||||||
| 耐酸度,% | ≥99.5 | ≥99.2 | ≥99.0 | ≥98.7 | ≥98.5 | ≥98.2 | |||||||||
| 耐堿度,% | ≥93 | ≥94 | ≥95 | ≥96 | ≥97 | ≥98 | |||||||||
| 莫氏硬度 | ≥8級 | ≥8.5級 | ≥9級 | ||||||||||||
| 堆積重度,Kg/t | 1.7-1.9 | 1.75-1.95 | 1.8-2.0 | 1.85-2.05 | 1.90-2.1 | 1.95-2.2 | |||||||||
| 注:堆積重度僅供使用參考,不作為驗收依據. | |||||||||||||||

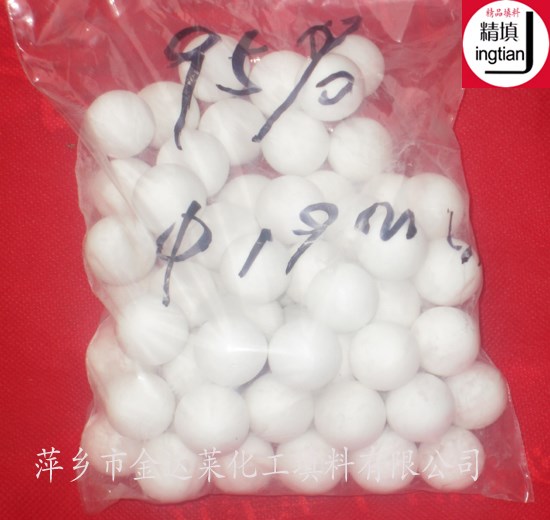

95%氧化鋁剛玉瓷球

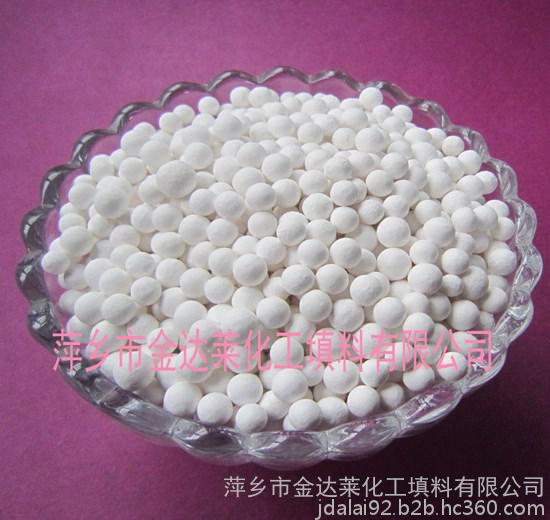

99%氧化鋁剛玉瓷球

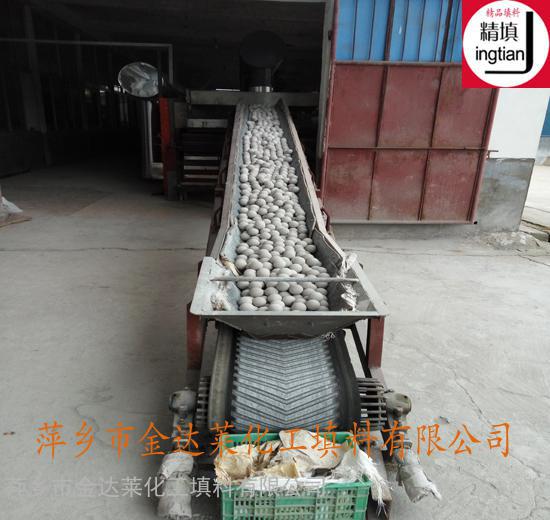

高純氧化鋁生產現場之一

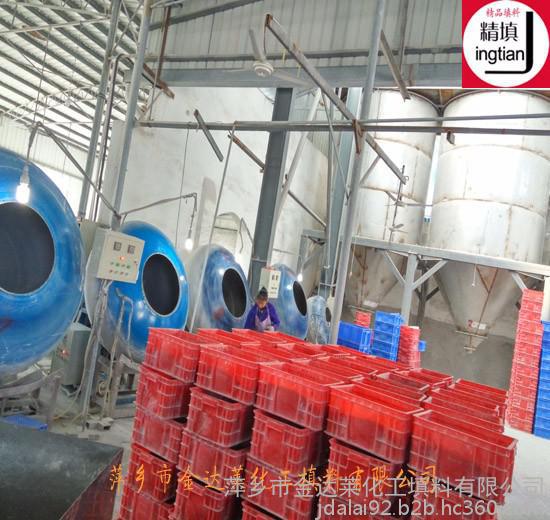

高純氧化鋁瓷球生產現場之二

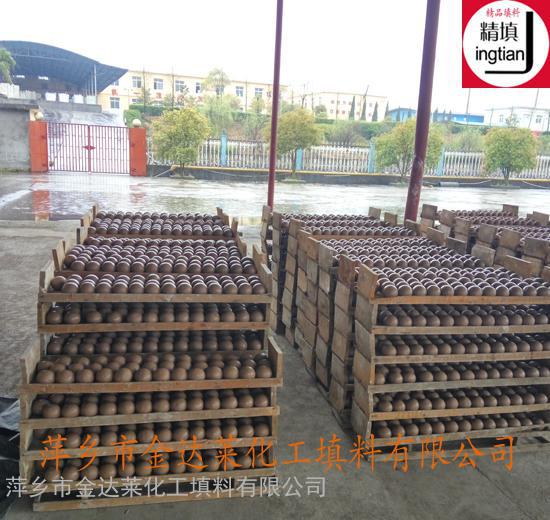

高純氧化鋁瓷球生產現場之三

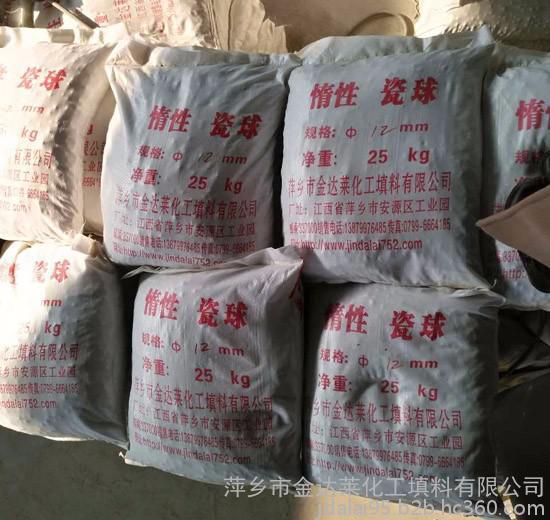

氧化鋁惰性瓷球包裝
您如果需要高純氧化鋁惰性瓷球，請聯系我公司：
