| 類型 | 標(biāo)準(zhǔn)料 |
|---|---|
| 密度 | 1.14g/cm3 |
| 牌號(hào) | A3X2G5/BK |
| 銷售方式 | 品牌經(jīng)銷 |
| 顏色 | 紅色 |
| 用途級(jí)別 | 阻燃級(jí) |
| 品牌 | Basf/巴斯夫 |
| 廠家(產(chǎn)地) | 德國巴斯夫 |
| 加工級(jí)別 | 注塑級(jí) |
| 特性級(jí)別 | 標(biāo)準(zhǔn)級(jí),阻燃級(jí),耐高溫,高強(qiáng)度,高抗沖,高剛性 |
| 規(guī)格級(jí)別 | 玻纖增強(qiáng)注塑 |
德國巴斯夫BASF PA66A3X2G5介紹
產(chǎn)品型號(hào)：PA66 A3X2G5
生產(chǎn)廠家：德國巴斯夫
所屬類別：聚酰胺尼龍66
加工條件：注塑成型
產(chǎn)品簡介：Ultramid A3X2G5是一種25%玻璃纖維增強(qiáng)注塑成型PA66級(jí)，具有改進(jìn)的阻燃性和增強(qiáng)的長期性能。基于紅磷的阻燃劑；的機(jī)械和電氣性能。
性能特點(diǎn)：電氣性好,阻燃,耐油,V-0
主要用途：機(jī)器/機(jī)械部件,電氣元件,容器,外殼,汽車領(lǐng)域的應(yīng)用
我們承諾：
《品牌料》保證原廠原包。
《改性料》新料改性。
《定制料》按產(chǎn)品要求量身定做；滿意為止，不滿意全額退款。
Ultramid A3X2G5物性表
| 性能項(xiàng)目 | 試驗(yàn)條件[狀態(tài)] | 測試方法 | 測試數(shù)據(jù) | 數(shù)據(jù)單位 | |
| 機(jī)械性能 | 伸長率 | ≤0.5%,23℃，濕 | | 3500 | MPa |
| 斷裂伸長率（V=50mm/min） | 干/濕 | | 3/4.5 | % | |
| 拉伸彈性模量 | 干/濕 | | 8500/6000 | MPa | |
| 卡畢沖擊強(qiáng)度 | 30℃，干 | | 65 | KJ/m2 | |
| 埃佐缺口沖擊強(qiáng)度 | 23℃，干/濕 | | 11/17 | KJ/m2 | |
| 拉伸屈服應(yīng)力（V=50mm/min） | 干/濕 | | 140/100 | MPa | |
| 屈服伸長率（V=50mm/min） | 干/濕 | | 3/4.5 | % | |
| 卡畢沖擊強(qiáng)度 | 23℃，干/濕 | | 70/75 | KJ/m2 | |
| 拉伸蠕變模量 | 1000h,濕 | | 3500 | MPa | |
| 沖擊、破壞能量 | 干/濕 | | 4/10 | J | |
| 斷裂應(yīng)力（V=50mm/min） | 干/濕 | | 140/100 | MPa | |
| 卡畢缺口沖擊強(qiáng)度 | 23℃，干/濕 | | 13/18 | KJ/m2 | |
| 彎曲模量 | 干/濕 | | 7100 | MPa | |
| 球壓硬度 | 干/濕 | | 190 | MPa | |
| 電氣性能 | 表面電阻 | 干/濕 | | 1013/1010 | Ω |
| 介電強(qiáng)度 | K20/P50，干/濕 | | 80/65 | KV/mm | |
| 相對電弧徑跡指數(shù)CTIM | 干/濕 | | CTI 600 M | | |
| 相對電弧徑跡指數(shù)CT1 | 干/濕 | | CTI 500 | | |
| 損耗角 | 1MHz，干/濕 | | 0.02/0.1 | | |
| 體積電阻 | 干/濕 | | 1015/1012 | Ω.cm | |
| 介電常數(shù) | 1MHz，干/濕 | | 3.7/5 | | |
| 熱性能 | 線性熱膨脹系數(shù) | （23-80）℃，干態(tài) | | 2.5-3.5/6-8 | 10-5/K |
| 熱變形溫度 | 1.8MPa負(fù)荷，干態(tài) | | 250 | ℃ | |
| 最大使用溫度 | | | 220 | ℃ | |
| 熱變形溫度 | 0.45MPa負(fù)荷，干態(tài) | | 250 | ℃ | |
| 溫度指數(shù) | 在20000h/5000h，后拉伸強(qiáng)度下降50%時(shí) | | 135/153 | ℃ | |
| 比熱容 | 干態(tài) | | 1.5 | J/(g.K) | |
| 導(dǎo)熱率 | 干態(tài) | | 0.27 | W/(m.K) | |
干燥處理：如果加工前材料是密封的，那么就沒有必要干燥。然而，如果儲(chǔ)存容器被打開，那么建議在85C的熱空氣中干燥處理。如果濕度大于0.2%，還需要進(jìn)行105C，12小時(shí)的真空干燥。
PA66熔化溫度：260~290C。對玻璃添加劑的產(chǎn)品為275~280C。熔化溫度應(yīng)避免高于300C。模具溫度：建議80C。模具溫度將影響結(jié)晶度，而結(jié)晶度將影響產(chǎn)品的物理特性。對于薄壁塑件，如果使用低于40C的模具溫度，則塑件的結(jié)晶度將隨著時(shí)間而變化，為了保持塑件的幾何穩(wěn)定性，需要進(jìn)行退火處理。
壓力：通常在750~1250bar，取決于材料和產(chǎn)品設(shè)計(jì)。
速度：高速(對于增強(qiáng)型材料應(yīng)稍低一些)。流道和澆口:由于PA66的凝固時(shí)間很短，因此澆口的位置非常重要。澆口孔徑不要小于0.5*t(這里t為塑件厚度)。如果使用熱流道，澆口尺寸應(yīng)比使用常規(guī)流道小一些，因?yàn)闊崃鞯滥軌驇椭柚共牧线^早凝固。如果用潛入式澆口，澆口的直徑應(yīng)當(dāng)是0.75mm。典型用途PA66更廣泛應(yīng)用于汽車工業(yè)、儀器殼體以及其它需要有抗沖擊性和高強(qiáng)度要求的產(chǎn)品。

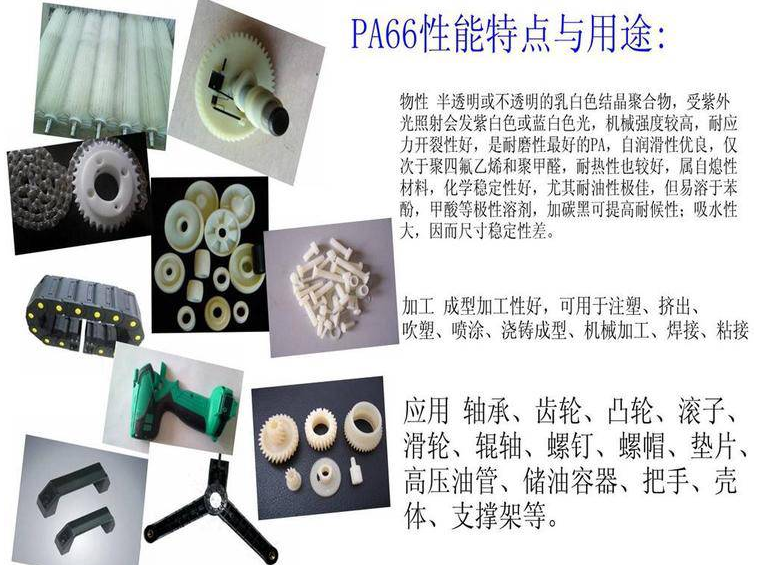

PA66用途：
1.汽車工業(yè)：外殼，喇叭 冷卻風(fēng)扇及其外殼、進(jìn)水管、剎車油罐及灌蓋，汽車擋泥板、后視鏡架、保險(xiǎn)杠、儀表盤、行李架、車門手柄、雨刷支架、安全帶扣搭
2.電子電器：絕緣件、精密電子儀器部件、電工照明器具和電子電器的零部件等，電飯鍋、電動(dòng)吸塵器、高頻電子食品加熱器等，接線盒、開關(guān)和電阻器
3.機(jī)械設(shè)備：滑動(dòng)軸承、鏈條、傳送帶、扇葉、齒輪、葉輪、電動(dòng)工具外殼、扎帶
4.日常用品：辦公椅、旱冰鞋部件、打火機(jī)機(jī)體、燈頭、火腿等食品的包裝、自動(dòng)扶梯欄桿、自動(dòng)門橫欄、窗框架、門滑輪
