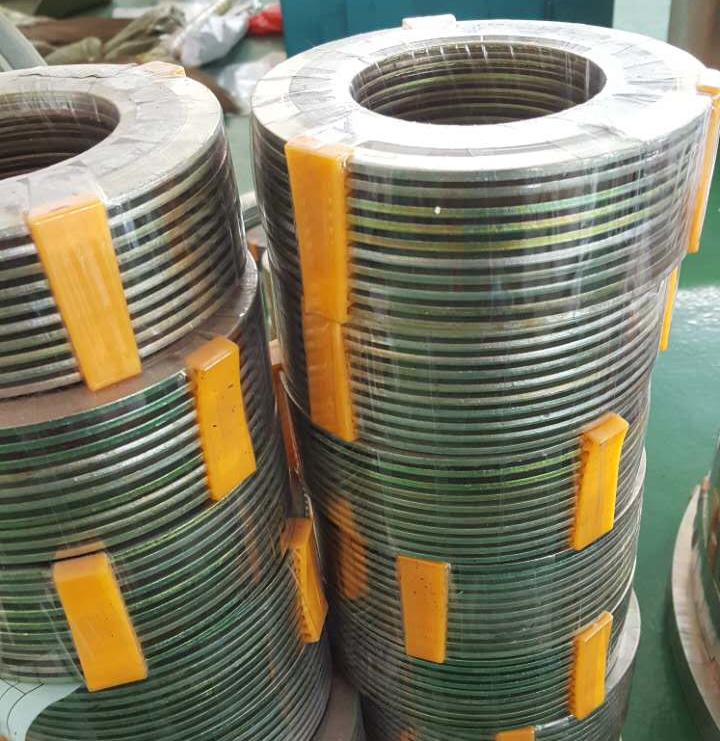

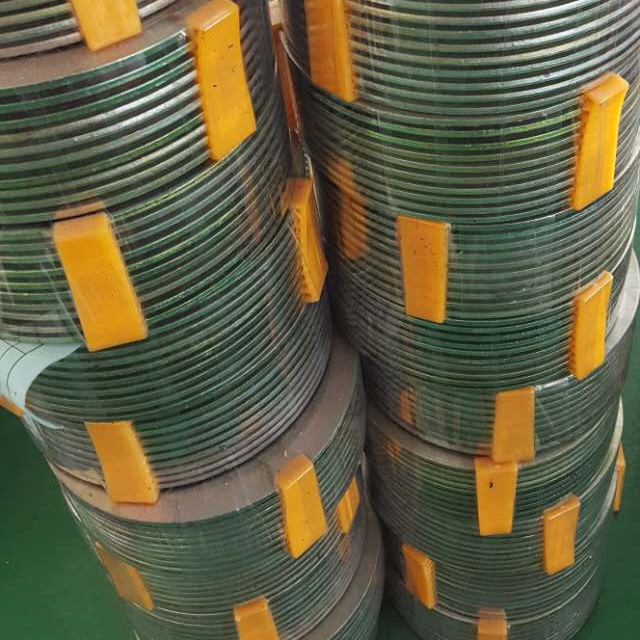

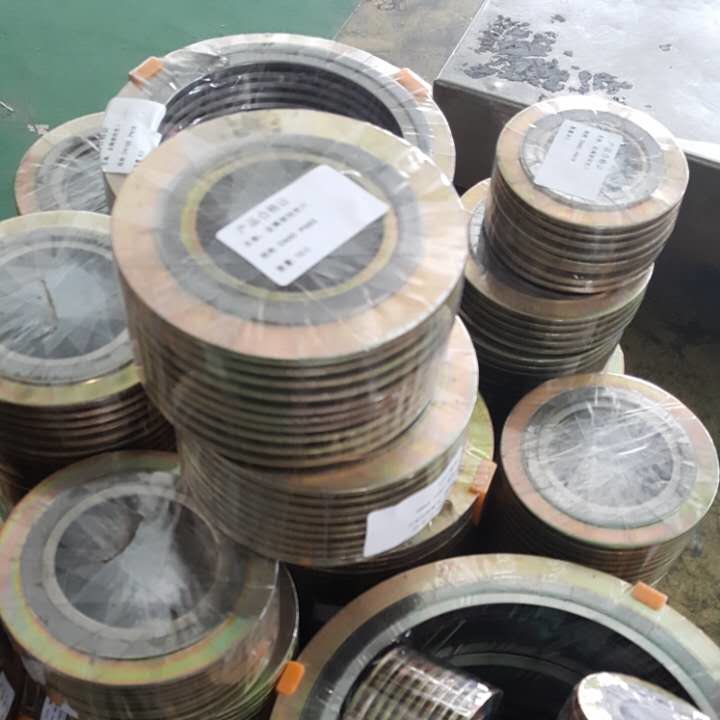

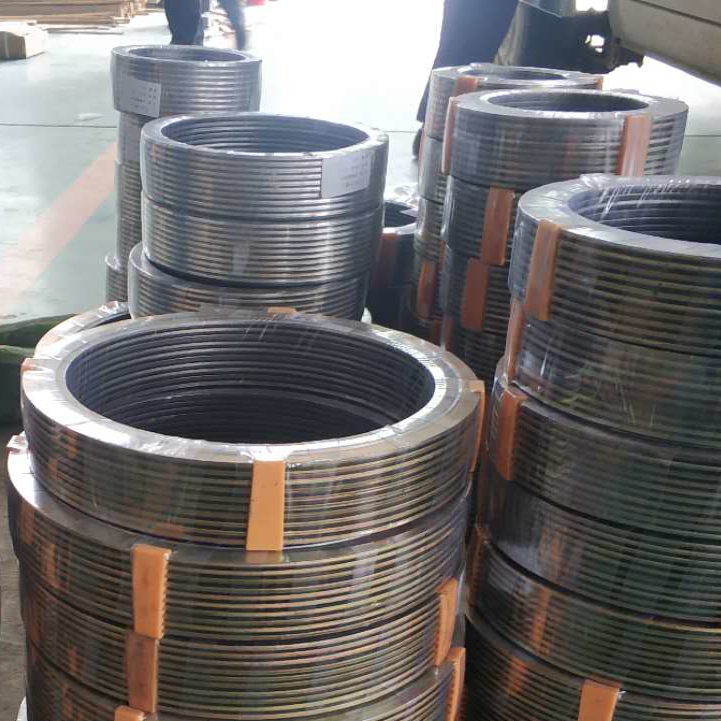

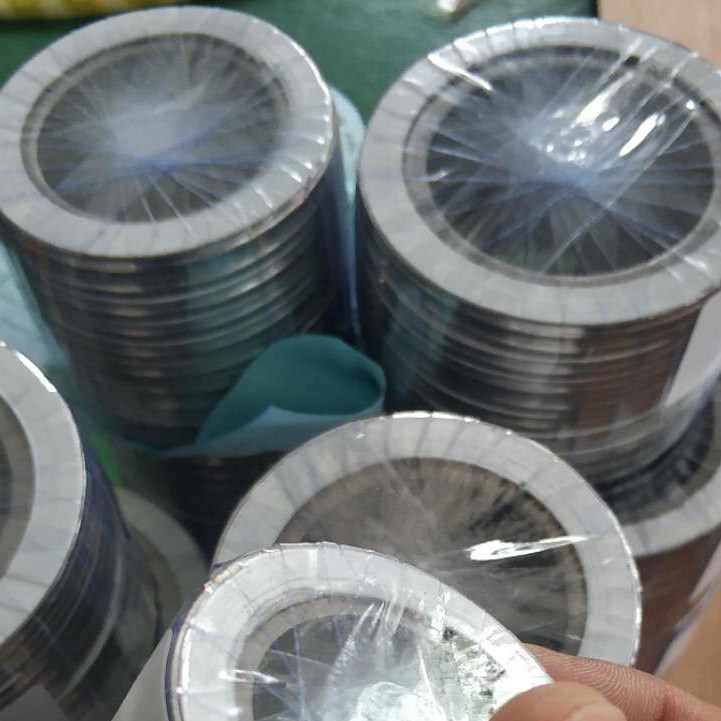

柔性石墨金屬纏繞墊片（基本型）采用SUS304、SUS316（“V”形或“W”形) 金屬帶及其它合金材料與石墨、石棉、聚四氟乙烯、無石棉等軟性材料相互重疊螺旋纏繞而成，在開始及末端用點焊方式將金屬帶固定。

金屬纏繞墊片特性:

1、 適用的工況范圍寬。能耐高溫、高壓和適應超低溫或真空下的使用條件。通過改變墊片的材料組合，可解決各種介質對墊片的化學腐蝕問題。

2、應力補償能力強。在溫度、壓力波動頻繁的工位上，密封性能穩定、可靠。

3、密封性能優良。

4、對與墊片接觸的法蘭密封而的表面精度要求不高。

5、安裝方便，墊片預緊壓力較低。

金屬纏繞墊片使用溫度:

石墨金屬纏繞墊片使用溫度-200-850℃

石棉金屬纏繞墊片使用溫度-200-500℃

四氟金屬纏繞墊片使用溫度-200-260℃

柔性石墨金屬纏繞墊片纏繞墊片應用范圍：石油、化工、冶金、電力、船舶、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處密封。

柔性石墨金屬纏繞墊片是大量應用在重工業中的一種墊片，有不同的形狀和結構，常見的有字母V型以及字母W型，還可以根據具體的用途需要來特別設計形狀。這種纏繞片的主要功能是起到密封的作用，因?yàn)榻饘俨馁|(zhì)進行連接的時候會有很多的縫隙，這些縫隙如果沒有進行很好的銜接的話會造成金屬的腐蝕和磨損，很大程度減少了他的使用壽命，所以說需要借助纏繞片的幫忙。纏繞片的主要材料是由金屬以及礦石、粘土等其他材料組成，這樣半金屬的狀態會很有效的促進金屬之間的銜接粘合，另外還有助于增加銜接處的彈力，避免受到大力沖擊的時候會折斷。

金屬纏繞墊片的應用范圍非常廣泛，不僅僅可以應用在重工業領域，在輕工業里面也可以使用。而對于材料要求非常高的醫藥界以及造船業，這種纏繞墊片更是起到很好的作用。他可以很好的適應周圍的溫度變化，在水里能夠抵抗住強大的水壓，保證輪船的零部件不會因?yàn)楹Ｋ臎_擊而松動。纏繞片的種類要根據他的用途來劃分，一種是比較基礎的纏繞墊，也是常見的一種。第二種是在外面加上了一個套環，第三種是在內部設置了一個套環，第四種是內外都有加上套環，第五種是能夠轉換熱能溫度的纏繞墊，后一種是在基礎類型的基礎上做了良好的改裝之后形成的纏繞墊。不同類型的纏繞墊可以應用在不同的場合，起到不同等級的效果。

金屬纏繞墊片選購事項:

1、根據工況條件、法蘭密封面型式選擇墊片。

2、選用質量管理體系健全且有效運行的生產企業的產品，選用持有特種設備（壓力管道元件）制造許可證書及有效型式試驗報告的企業的產品。

3、壓縮率、回彈率和密封性能是密封墊片的重要性能指標，一般來說，在滿足壓縮率要求的前提下，回彈率越高越好；而在滿足回彈率標準要求的前提下，壓縮率的測試值也是大些為好。應選擇密封性能好、壓縮率適度且回彈率盡可能大的產品。

4、墊片主體表面不允許有影響密封性能的傷痕、空隙、凹凸不平及銹斑缺陷。墊片主體表面非金屬帶應均勻、適當?shù)母叱鼋饘賻В瑢娱g紋理應清晰，但不可顯露金屬帶。金屬纏繞墊片的焊點間距應均勻，不應有未熔合或過熔等缺陷。加強環表面不應有毛刺、凹凸不平、銹斑等缺陷，墊片主體的上下密封面與加強環上下表面的間距應相等內加強環與墊片主體間應緊密固定，不能松動；外加強環與墊片主體間應保持定位并可適當松動。
