| 類(lèi)型 | 標(biāo)準(zhǔn)料 |
|---|---|
| 牌號(hào) | PR06 |
| 吸水率 | 0.02 |
| 銷(xiāo)售方式 | 品牌經(jīng)銷(xiāo) |
| 顏色 | 本色 |
| 品牌 | 美國(guó)雪佛龍菲利普 |
| 廠(chǎng)家(產(chǎn)地) | 美國(guó)雪佛龍菲利普 |
| 加工級(jí)別 | 注塑級(jí) |
| 特性級(jí)別 | 標(biāo)準(zhǔn)級(jí),高剛性,高光澤,高抗沖 |
| 成型收縮率 | 0.7 |
| 規(guī)格級(jí)別 | 注塑級(jí) |
PR06 PPS | 聚苯硫醚# 雪佛龍菲利普斯 PR06 物性表
| 基本性能 | 額定值 | 單位 | 測(cè)試方法 |
|---|---|---|---|
| 熔體流動(dòng)速率 | 130 | g/10min | ASTM D-1238 |
PPS美國(guó)雪佛龍菲利普 R-9的特點(diǎn)

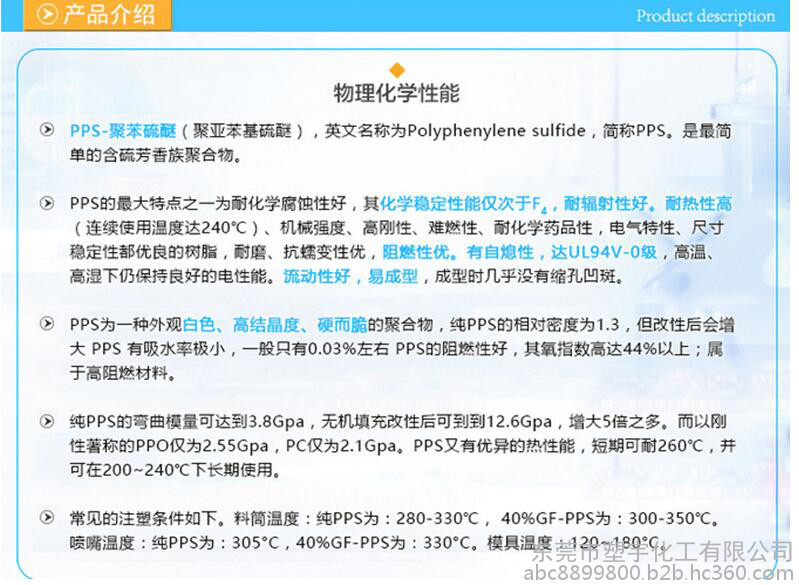

1一般性能：PPS為一種外觀白色、高結(jié)晶度、硬而脆的聚合物，純PPS相對(duì)密度為1.3但改性后會(huì)增大。PPS有吸水率極小，一般只有0.03％左右。PPS阻燃性好，其氧指數(shù)高達(dá)44％以上；與其他塑料相比，塑料中屬于高阻燃材料（純PVC氧指數(shù)為47％、PSF為30％、PA 66為29％、MPPO為28％，PC為25％）
2機(jī)械性能：純PPS機(jī)械性能不高，尤其沖擊強(qiáng)度比較低。以玻璃纖維增強(qiáng)后會(huì)大幅度提高沖擊強(qiáng)度，由27J/m增大到76J/m增大3倍；拉伸強(qiáng)度由6Mpa增大到137Mpa增大1倍。PPS剛性很高，工程塑料中少見(jiàn)。純PPS彎曲模量可達(dá)3.8Gpa無(wú)機(jī)填充改性后可達(dá)到12.6Gpa,增大5倍之多。而以剛性著稱(chēng)的PPO僅為2.55GpaPC僅為2.1Gpa
PPS負(fù)荷下的耐蠕變性好，硬度高；耐磨性高，其1000轉(zhuǎn)時(shí)的磨耗量?jī)H為0.04g填充F4及二硫化鉬后還會(huì)進(jìn)一步得到改善；PPS還具有一定的自潤(rùn)性。PPS機(jī)械性能對(duì)溫度的敏感性能小
（3熱學(xué)性能：PPS具有優(yōu)異的熱性能，短期可耐260℃，并可在200~240℃下長(zhǎng)期使用；其耐熱性與PI相當(dāng)，僅次于F4塑料，這在熱固性塑料中也不多見(jiàn)。
4電學(xué)性能：PPS電性能十分突出，與其他工程塑料相比，其介電常數(shù)和介電損耗角正切值都比較低，并且在較大的頻率、溫度及溫度范圍內(nèi)變化不大；PPS耐電弧好，可與熱固性塑料**。PPS常用于電器絕緣資料，其用量可占30％左右。
5環(huán)境性能：PPS**特點(diǎn)之一為耐化學(xué)腐蝕性好，其化學(xué)穩(wěn)定性能僅次于F4PPS對(duì)大多酸、酯、酮、醛、酚及脂肪烴、芳香烴、氯代烴等穩(wěn)定，不耐氯代聯(lián)苯及氧化性酸、氧化劑、濃硫酸**、王水、過(guò)氧化氫及**等。PPS耐輻射性好。
