| 品牌 | Efficient |
|---|---|
| 型號 | Statotherm HT 9560 |
| 材質 | 無石棉 |
| 截面形狀 | 按需定制 |
| 性質 | 耐高溫,耐高壓,耐腐蝕,耐磨損 |
| 是否進口 | 是 |
| 適用范圍 | 汽車,門窗,電器,軸承,泵,其他 |
| 厚度 | 2（mm）mm |
| 使用溫度 | 400（℃）℃ |
| 使用壓力 | 10（MPa）MPa |
| 作用 | 固定密封 |

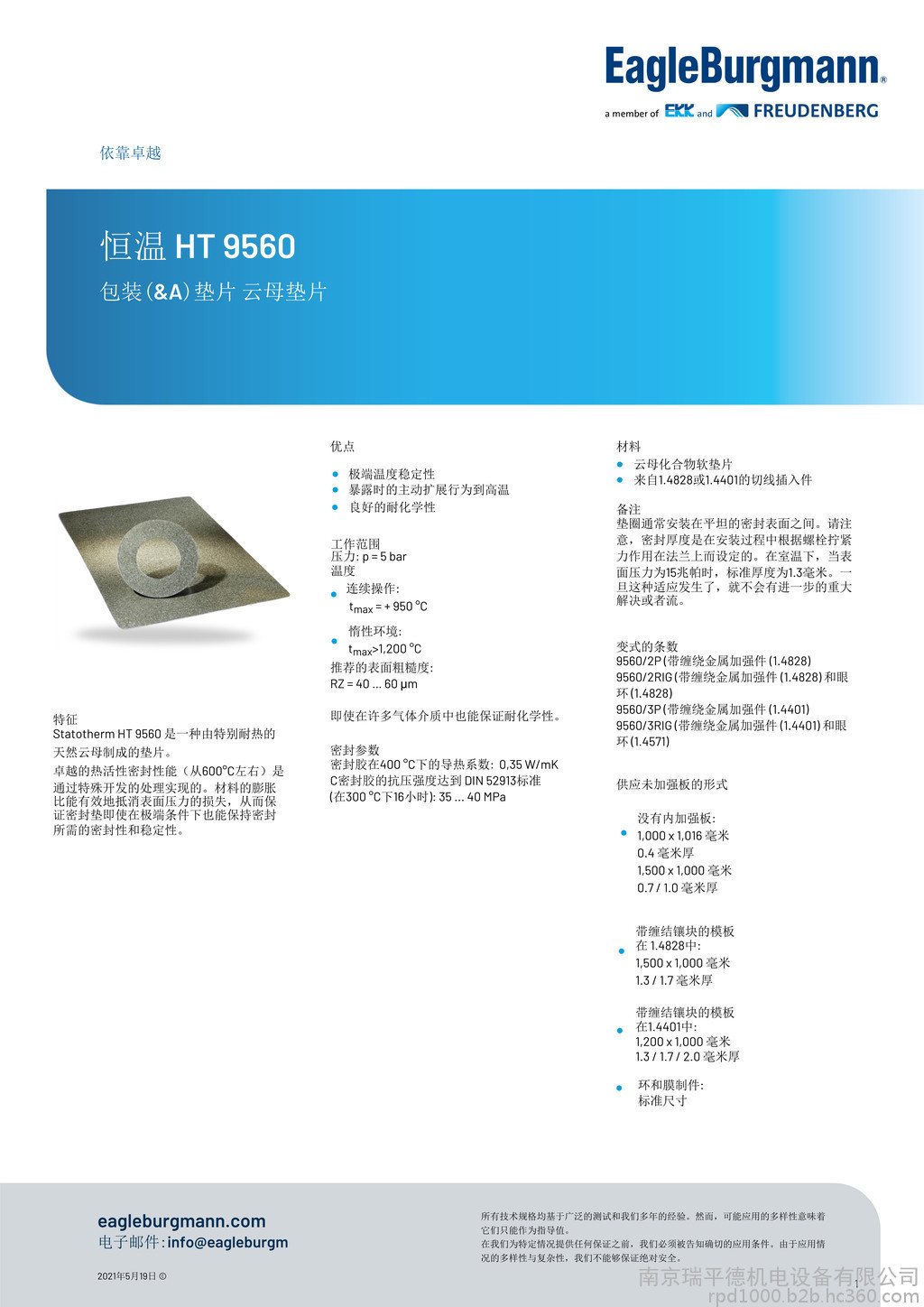

Statotherm HT 9560
特征
Statotherm HT 9560 是一種由特別耐熱的天然云母制成的墊圈。出色的熱活性密封性能（從大約 600 °C 開始）通過專門開發的處理實現。材料的膨脹比可主動抵消表面壓力的任何損失，從而保證墊圈即使在極端條件下也能密封所需的密封性和穩定性。
好處 600 °C溫度穩定性 暴露于高溫時的主動膨脹行為 良好的耐化學性 工作范圍 壓力：p = 5 bar
溫度
t max = + 950 °C 惰性環境：
t max >1,200 °C
推薦的表面粗糙度：
RZ = 40 … 60 μm
即使在許多氣體介質中也能保證耐化學性。
密封參數
400 °C 時密封膠的導熱系數：λ = 0,35 W/mK 密封膠的抗壓強度符合 DIN 52913（300 °C 下 16 小時）：35 ... 40 MPa
行業
航空航天工業 電廠技術 金屬生產加工 鼓風機 法蘭連接 排氣管道 烤箱 熔爐 變體 9560/2P（帶金屬絲加固 (1.4828)
9560/2RIG（帶金屬絲加固 (1.4828) 和孔眼 (1.4828)）
9560/3P（帶金屬
絲加固(1.4401) 9560/3RIG（帶 1.404 金屬絲加固）和孔眼 (1.4571)
墊圈通常安裝在平坦的密封面之間。請注意，由于螺栓擰緊力作用在法蘭上，因此在安裝過程中設置了密封厚度。新的標準厚度為1.3 毫米，在室溫下表面壓力為 15 兆帕?xí)r可達到 1.05 毫米左右。一旦發生這種適應**不會再有明顯的沉降或流動。
供應形式 未加固板：1,000 x 1,016 mm
0.4 mm 厚
1,500 x 1,000 mm
0.7 / 1.0 mm 厚
1.4828帶切線刀片的板材：
1,500 x 1,000 mm
1.3 / 1.7 mm 厚
1.4401:1,200 x 1,000 mm
1.3 / 1.7 / 2.0 mm 厚的帶切線刀片的板材 環和模制件： 符合 DIN EN 1514-1 或 ASME B16.21 的

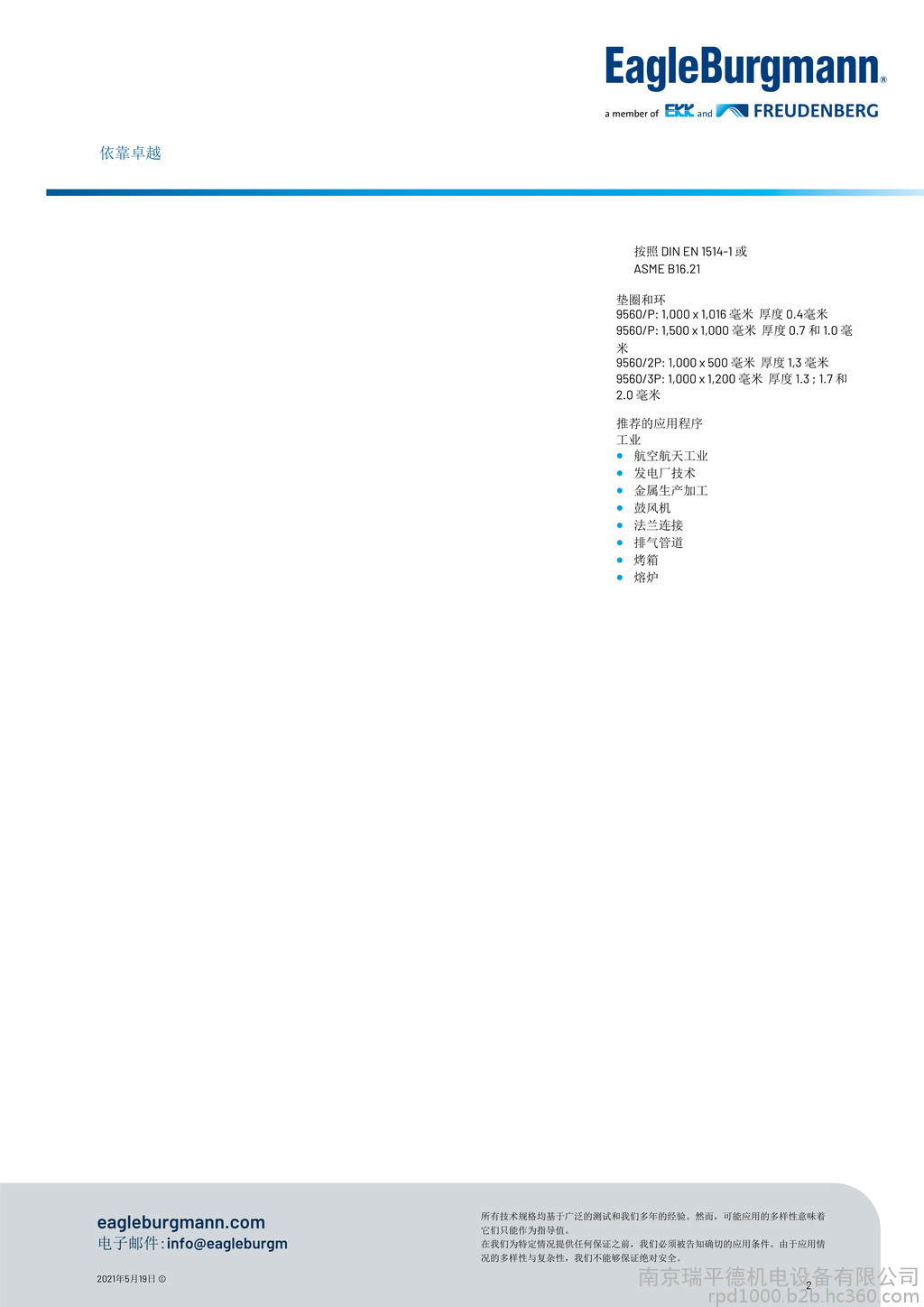

標準尺寸
墊片和環
9560 / P：1,000×1016毫米厚度0.4毫米
9560 / P：1500×1,000毫米厚0.7和1.0毫米
9560 / 2P：1000×500毫米的厚度1,3毫米
9560 / 3P：1000×1200毫米厚度 1.3 ; 1.7 和 2.0 毫米
