| 標準 | 國標 |
|---|---|
| 材質 | 碳鋼 |
| 產地 | 上海 |
| 工作溫度 | 常溫 |
| 公稱通徑 | 80 |
| 公稱直徑 | DN100,DN80 |
| 規格 | DN80 |
| 連接形式 | 法蘭 |
| 流動方向 | 雙向 |
| 密封形式 | 硬密封型 |
| 驅動方式 | 手動 |
| 適用介質 | 水 |
| 外形 | 大型 |
| 用途 | 截止 |
| 可否定做 | 可以 |
| 零部件及配件 | 配件 |
| 壓力環境 | 常壓 |
| 主體材料 | 鑄鋼 |
| 類型(通道位置) | 二通式 |
| 品牌 | 上海bngo |
| 型號 | KZ543H |

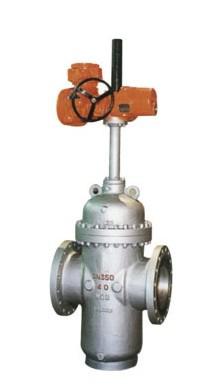

抗硫美標傘齒輪閘閥
產品型號：KZ543H
公稱通徑：50~500mm
材質：碳鋼、不銹鋼、
壓力范圍：1.6~10MPa
適用范圍：≤150℃
驅動方式： 手動、電動、齒輪傳動
適合介質： 含硫石油天然氣
【傘齒輪執行標準】：
設計制造 Design and manufacture: JB/T8691-1998
結構長度 structural length: GB/T15188.2-94
法蘭連接 Flange connection: GB/T9113.1-2000 JB/T79-94
試驗與驗收 testing and acceptance: GB/T13927-92
【產品技術參數】：
公稱壓力（MPa) | 殼體試驗（MPa) | 密封試驗（MPa) | 工作溫度 | 適用介質 |
1.0 | 1.5 | 1.1 | ≤100℃-425℃ | 紙漿、污水、煤漿、灰、渣水混和物 |
【閥門零部件材料】：
閥體 、上蓋 | 閘板 | 閥桿 | 密封面 |
不銹鋼、碳鋼、灰鑄鐵 | 碳鋼、不銹鋼 | 不銹鋼 | 橡膠、四氟、不銹鋼、硬質合金 |
型 號： Z40H /Y | 規 格：DN15-DN600（mm） |
品 牌：濱工 | 單 價：面議 |
供貨總量： | 最小起訂量：1 |
品牌： | 濱工 | 型號： | Z40H/Y |
連接形式： | 法蘭 | 主體材料： | 碳鋼 |
公稱通徑： | DN40-DN600（mm） | 適用介質： | 蒸汽 |
材質： | 碳鋼 | 密封形式： | 硬密封型 |
標準： | 國標，美標，德標，俄標 | 外形： | 大型 |
流動方向： | 雙向 | 驅動方式： | 手動，電動 |
零部件及配件： | 閥體 | 用途： | 截止 |
壓力環境： | 常壓 | 工作溫度： | 常溫 |
類型(通道位置)： | 直通式 |
|
|
美標閘閥特點
1、產品的設計制造符合美國國家標準ANSI B16.34，美國石油學會標準API6D和API600要求。
2、結構緊湊、體積小、剛性好、密封安全可靠。
3、關閉件(閘板)采用彈性結構，在工作中能自動補償由于異常負荷或溫度引起的閥體變形。因此，密封可靠，并且不會產生閘板楔柱。
4、通徑大于等于NPS10"，壓力級150磅級和通徑大于等于NPS6"、壓力級600~2500磅級的手動閥門，其操作裝置中配有滾動軸承，啟閉輕松。
5、主體材料，內件材料，填料，墊片、緊固件的材料可根據用戶要求或?qū)嶋H工況條件合理組合。
6、NPS≤10"的閘閥，其閥座可為更換式內螺紋連接的閥座，可任意組合與關閉件密封面材質配對，以滿足工況要求，延長使用壽命。
標準 STD
設計與制造 | 結構長度 | 法蘭尺寸 | 對焊連接尺寸 | 壓力 -溫度 | 試驗 -檢驗 |
APl 600 | ASME B16.10 | ASME B16.5 | ASTM B16.25 | ASME B16.34 | APl 598 |
壓力試驗
公稱壓力 PN(Lb) | 強度試驗 | 水密封試驗 | 氣密封試驗 | |||
MPa | Lbf/in2 | MPa | Lbf/in2 | MDa | Lbf/in2 | |
150 | 3.1 | 450 | 2.2 | 315 | 0.5～0.7 | 60～100 |
300 | 7.8 | 1125 | 5.6 | 815 | ||
600 | 15.3 | 2225 | 11.2 | 1630 | ||
900 | 23.1 | 3350 | 16.8 | 2440 | ||
1500 | 38.4 | 5575 | 28.1 | 4080 | ||
2500 | 64.6 | 9367 | 47.4 | 6873 | ||
主要零件材料
殼體 | ASTM A216 WCB | ASTM A351 CF8 | |||
閘板 | WCB | CF8 | CF8M | Monel | |
閥桿 | F6a | F304 | F316 | Monel | F304 |
閘板密封面 | 13Cr 13Cr STL | 304 STL | 316 STL | Monel | 304 304 STL |
閥座密封面 | 13Cr STL STL | 304 STL | 316 STL | Morel | 304 STL STL |
殼體 | ASTM A351 CF3 | ASTM A351 CF8M | ASTM A351 CF8 |
閘板 | |||
閥桿 | F304L | F316 | F316 |
閘板密封面 | 304L 304L STL | 316 316 STL | 316L 316L STL |
閥座密封面 | 304L STL STL | 316 STL STL | 316L STL STL |
壓力級 | DN | NPS | L | d | H | W | H1 | W1 | H2 | W2 | 電動裝置 | ||
RF | RTJ | BW | |||||||||||
600 | 50 | 2 | 292 | 295 | 292 | 51 | 444 | 200 | - | - | 550 | 590 | DZW20A |
65 | 21/2 | 330 | 333 | 330 | 64 | 500 | 250 | - | - | 600 | 590 | DZW20A | |
80 | 3 | 356 | 359 | 356 | 76 | 558 | 280 | 585 | 310 | 660 | 590 | DZW30A | |
100 | 4 | 432 | 435 | 432 | 102 | 665 | 300 | 695 | 310 | 780 | 590 | DZW45A | |
125 | 5 | 508 | 511 | 508 | 127 | 760 | 350 | 790 | 310 | 850 | 810 | DZW60A | |
150 | 6 | 559 | 562 | 559 | 152 | 868 | 450 | 900 | 310 | 990 | 830 | DZW90 | |
200 | 8 | 660 | 664 | 660 | 203 | 1073 | 500 | 1110 | 310 | 1130 | 830 | DZW120 | |
250 | 10 | 787 | 791 | 787 | 254 | 1263 | 650 | 1300 | 460 | 1360 | 870 | DZW180 | |
300 | 12 | 838 | 841 | 838 | 305 | 1600 | 700 | 1650 | 460 | 1520 | 870 | DZW250 | |
350 | 14 | 889 | 892 | 889 | 337 | 1692 | 900 | 1750 | 460 | 1730 | 1170 | DZW350 | |
400 | 16 | 991 | 994 | 991 | 406.5 | 1835 | 900 | 1900 | 460 | 1840 | 1170 | DZW500 | |
900 | 50 | 2 | 368 | 371 | 368 | 51 | 458 | 280 | - | - | 832 | 590 | DZW20A |
65 | 21/2 | 419 | 422 | 419 | 62 | 550 | 280 | - | - | 880 | 590 | DZW30A | |
80 | 3 | 381 | 384 | 381 | 74 | 610 | 300 | 660 | 310 | 910 | 590 | DZW30A | |
100 | 4 | 457 | 460 | 457 | 100 | 702 | 350 | 750 | 310 | 1020 | 590 | DZW45A | |
125 | 5 | 559 | 562 | 559 | 125 | 850 | 400 | 900 | 310 | - | - | DZW60A | |
150 | 6 | 610 | 613 | 610 | 150 | 980 | 500 | 1060 | 460 | 1060 | 830 | DZW90 | |
200 | 8 | 737 | 740 | 737 | 201 | 1100 | 650 | 1140 | 460 | 1150 | 830 | DZWl20 | |
250 | 10 | 838 | 841 | 838 | 252 | 1320 | 700 | 1370 | 460 | 1320 | 870 | DZWl80 | |
300 | 12 | 965 | 968 | 965 | 303 | 1500 | 900 | 1560 | 460 | 1580 | 870 | DZW250 | |
350 | 14 | 1029 | 1038 | 1029 | 322 | 1900 | 900 | 1950 | 600 | 1660 | 1170 | DZW350 | |
400 | 16 | 1130 | 1140 | 1130 | 373 | 2050 | 900 | 2100 | 600 | 1780 | 1170 | DZW500 | |
1500 | 50 | 2 | 368 | 371 | 368 | 49 | 510 | 280 | - | - | - | - | DZW30A |
65 | 21/2 | 419 | 422 | 419 | 62 | 560 | 300 | - | - | - | - | DZW30A | |
80 | 3 | 470 | 473 | 470 | 74 | 620 | 350 | 670 | 310 | 960 | 590 | DZW45A | |
100 | 4 | 546 | 549 | 546 | 100 | 728 | 400 | 770 | 310 | 1040 | 810 | DZW60A | |
125 | 5 | 673 | 676 | 673 | 125 | 870 | 450 | 920 | 310 | - | - | DZW90 | |
150 | 6 | 705 | 711 | 705 | 144 | 1000 | 500 | 1070 | 460 | 1250 | 830 | DZWl20 | |
200 | 8 | 832 | 841 | 832 | 192 | 1130 | 750 | 1180 | 460 | 1600 | 870 | DZWl80 | |
250 | 10 | 991 | 1000 | 991 | 239 | 1360 | 900 | 1410 | 600 | 2150 | 870 | DZW250 | |
300 | 12 | 1130 | 1146 | 1130 | 287 | - | - | 1620 | 600 | 2380 | 1170 | DZW350 | |
350 | 14 | 1257 | 1276 | 1257 | 315 | - | - | 2020 | 600 | 2580 | 1170 | DZW500 | |
