雙組份聚硫密封膠是一種防水性能很穩定的產品,是以分子末端具有-SH基,分子鏈中具有-SS-鍵的液態聚硫橡膠為主劑,以金屬過氧化物為固化劑的雙組份型密封材料,兩個組份按給定的比例混合后,經常溫固化形成橡膠狀彈性體。作為防水密封材料廣泛用于土木建筑工程.
1,具有良好的耐候性,耐久性,長期使用不產生龜裂；
2,對被密封構件具有充分穩定的粘接性及耐久粘接性,對水中混凝土具有長期粘接性；
3,水蒸汽透過率極低,雙組份聚硫密封膠具有非常好的防水功能；
4,不受菌類的侵蝕,對菌類的抵抗性**；
5,施工作業性好,雙組份聚硫密封膠能很好的填充到接縫里；
6,對密封構件不產生污染,無腐蝕,雙組份聚硫密封膠對人體無害。
總之雙組份聚硫密封膠適用于金屬,混凝土幕墻接縫,地下工程（如隧道,洞涵）,水庫,蓄水池等構筑物的防水密封,以及公路路面,飛機跑道等伸縮縫的伸縮密封,建筑物裂縫的修補恢復密封,特別適用于水廠凈配水池接縫,濾池濾板間密封, 大型污水處理廠的污水池伸縮縫密封等各種貯液構筑物變形縫的防水密封。

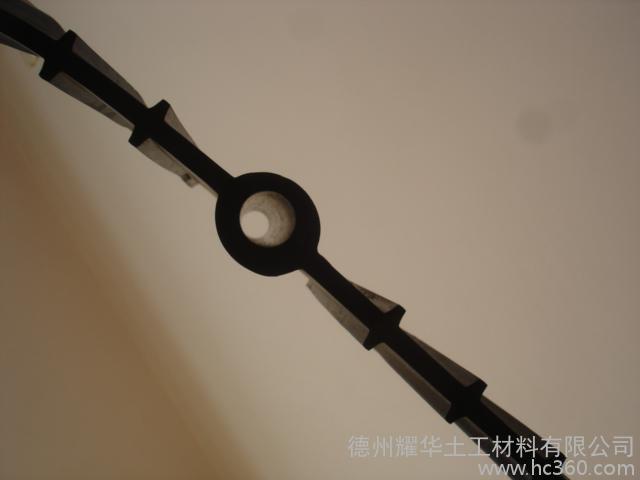

SGJL-851雙組份聚硫密封膠。作為止水帶通水側的密封材料，其施工質量好壞直接影響到止水效果。它是以液態聚硫橡膠作為主劑，加入補強劑、增韌劑、增粘劑、觸變劑和其它添加劑配制加工成基膏；以金屬氧化物等配制成硫化膏，兩組份混合

后可固化為彈性密封材料，GJL-851雙組份聚硫密封膠具有較好的耐油、耐水、耐大氣老化、耐沖擊、耐紫外線照射、耐高溫、低溫性能，在-55攝氏度溫度下柔曲性依然良好。并具備透氣率低、無毒、無污染，使用壽命長等特點。

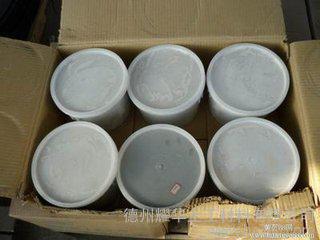

　　1、雙組份配比：基膏（白色A組份），硫化高（黑色B組份）。一般情況按A:B=100：10配制，根據氣溫變化可適當增減B組份用量，一般可在A:B=100:8-12之間調整。但B組份不宜加量過多，因固化快會影響粘結強度，甚至反硫化，氣溫升高可以減少B組份的用量。活性期根據施工條件可控制在1-8小時。

2、混膠工藝：取下A組份包裝上蓋，加入B組份，將攪拌器插入包裝桶內，用手電鉆按下低速啟動開關，自上而下，循序漸進，或者將A、B兩組份倒在玻璃板上，用批刀來回批抹，調至無色差，混膠工藝完成。

　　3、密封工藝：在密封前應先將密封部位進行妥善的清潔，除去灰塵和油污。對蜂窩麻面、多孔的現膠縫，必須用磨光機將涂膠面打磨平整，除去粉塵雜物。涂膠基面要保持干燥。涂膠前應先用吹風機（或噴燈）將基面吹干，因該膠系油性物質，遇水不粘。對縫面兩側非密封區，應貼膠帶紙，預貼的膠帶紙，在涂膠、整形后，應立即除去。注膠前，要刷上底涂。，用毛刷涂刷于變形縫兩側注膠基面上，基面上的底涂必須表干后方可注膠，否則將嚴重影響粘接。該產品易揮發，兩組份單獨包裝密封，混合后的底涂料要求一次用完。用批刀注膠。注膠后，再用整形工具進行整形，整形后縫面膠體應呈U形狀，整形的目的是減少氣泡，增加光潔度和密實度，使縫壁兩側粘接牢固并擴大粘接面，冷縮時增加延伸率，熱漲時膠體不宜凸出縫面，不會因長期磨擦對膠體造成破壞。

　　4、注意事項：新配制的膠體，避免和上次剩余混合后的膠料混合使用，以保證密封質量。

5、施工檢驗：原材料檢驗，有無結皮塊，有無不宜分散的析出物等。按設計要求，縫寬40mm，縫深30mm。基面是否清潔、干燥，與混凝土縫面結合要牢固，表面平整、光潔，嵌入深度符合設計要求
