| 工作原理 | 等壓吸附 |
|---|---|
| 規格 | 600*6000型 |
| 適用范圍 | 天然氣、油田井口氣、頁巖氣 |
| 適用物料 | 氣態 |
| 新舊程度 | 全新 |
| 操作方式 | 連續式 |
| 干燥介質 | 空氣 |
| 濕物料運動方式 | 固定床式 |
| 品牌 | 億鐠 |
| 加工定制 | 是 |
注:網上價格僅供參考，具體產品價格詳情來電咨詢178 2681 8668（陳經理）

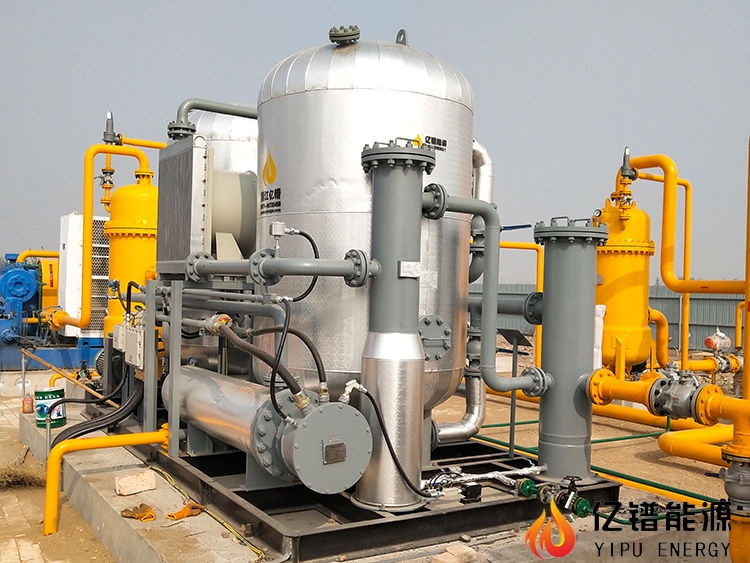

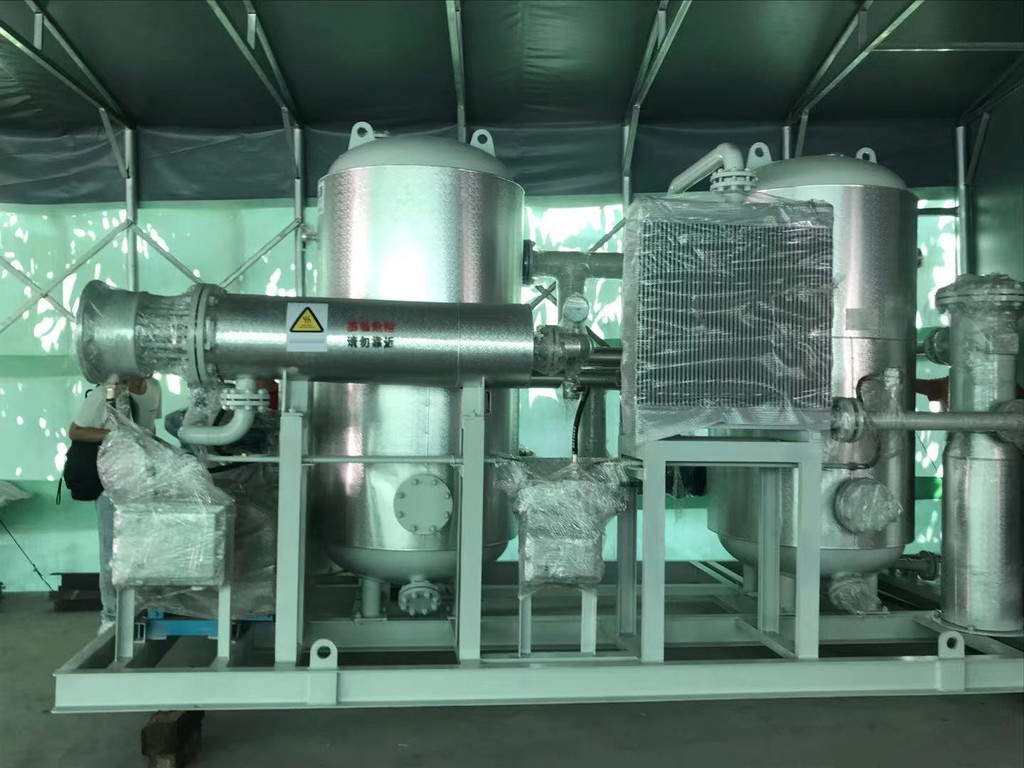

CNG母脫水設備配置介紹
①加氣站天然氣脫水裝置再生工藝為等壓閉式循環，外置電加熱再生。
②加氣站天然氣脫水裝置應安裝于室內，天然氣脫水裝置廠家應根據冬季低溫環境進行相關系統的設計，確保脫水裝置冬季的正常運行。
③該裝置為整體撬裝，撬體上的電氣、設備、儀表均為防爆型。工藝接管應接至撬邊，所有安全閥放空管、排污管通過匯管接至撬邊。
④控制系統：PLC 程控包括恒溫控制、觸摸屏，控制參數輸入經處理后顯示在液晶屏上，并保證設定程序自動控制循環風機、加熱器、冷卻器、以及防凍保溫裝置的正常工作。配有**地儀表和室內控制儀表，以及遠傳控制儀表。再生冷卻器、循環增壓機、電加熱器的啟停均能實現電氣聯鎖控制和手動單獨控制，且手動優先。多點溫度傳感器監控，準確顯示、控制加熱器出口、再生氣出口、冷卻器出口溫度，控制參數輸入 PLC 中央處理器處理，并按設定程序控制再生系統動作，并備有遠程通訊接口，接口采用 RS485加熱器過熱保護開關，避免加熱器干燒，保護電加熱元件壽命。
⑤需由用戶進行接管的法蘭應為配對對焊法蘭，并配墊片和螺栓、螺母。法蘭標準為 HG/T20592-2009，法蘭采用 RF 面，B 系列，材質為 16Mn；金屬纏繞墊片標準為HG/T20610-2009，壓力等級同法蘭一致，墊片選用帶內環和對中環的金屬纏繞墊，對中環為碳鋼，金屬帶材料及內環材料為 0Cr18Ni9，填料選用柔性石墨帶；螺柱選用專用級全螺紋螺柱（35CrMo），執行標準 HG/T20613-2009；螺母選用Ⅱ型六角螺母（30CrMo），執行標準 GB/T6175。
⑥配置的過濾器過濾精度應≤10μm，這樣能更有效保護吸附劑不被液體浸泡、污染，延長吸附劑使用壽命；出口配置粉塵過濾器，能過濾精度 3μm 粉塵，保護后續壓縮機正常工作。
⑦PLC 控制柜布置在站內的配電間內，PLC 控制柜內應配備空間加熱器，確保冬季環境低溫條件能夠正常運行。
⑧安全保護功能：加熱器筒體及出口設溫度保護功能；電機設有熱保護、短路保護，電氣設有短路和漏電保護。
⑨電機采用隔爆異步電動機，防爆等級不小于 Exd ⅡBT4，電氣設備防護等級不小于 IP54，現場儀表防護等級不小于 IP55。
⑩風冷卻器：采用管翅式換熱器。
?再生系統采用循環壓縮機驅動循環再生，再生系統配有氣水分離器，使再生循環氣更干凈。
?氣水分離器具有重力和過濾雙重分離，分離效果好。氣水分離器后設儲液罐,儲液容積達 0.05m3,以滿足再生一次的總排水量。
?為確保加氣站天然氣脫水裝置穩定運行，應在規定的條件下運行。
