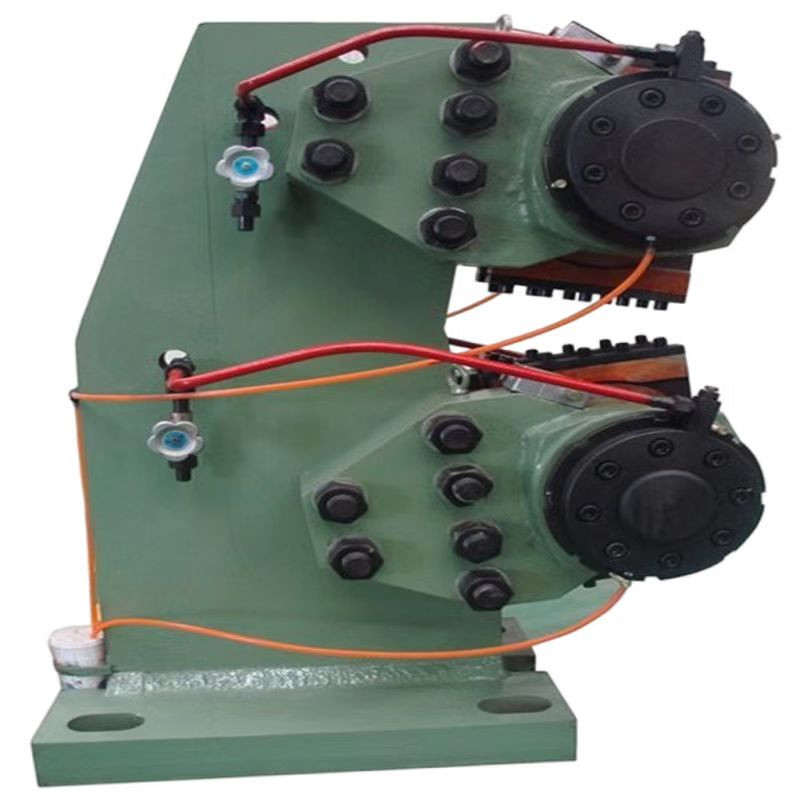

我們是鶴壁市永成礦山設備制造有限公司,作為煤礦行業經驗豐富的廠家,我們?cè)诘V用盤型制動器的生產和供應領域擁有多年的豐富經驗,我們以高品質的產品和可靠的服務在市場上贏得了可靠的聲譽,以下是我們的產品詳細介紹。

使用環境
1、工作環境溫度不大于40℃;
2、無足以銹蝕金屬的氣體及塵埃的環境;
3、無滴水、樓水的地方。
工作原理
盤式制動器是靠蝶形彈簧預壓力制動,油壓解除制動,制動力沿軸向作用的制動器。提升機制動時,蝶形彈簧的預壓力迫使活賽向制動盤移動,通過連接螺釘),將滑套連同其上的制動塊(又稱閘瓦)推出,使制動塊與卷筒的制動盤接觸,并產生正壓力,形成磨擦力而產生制動。提升機松閘運行時,油缸A腔中充入壓力油,活賽再次壓縮蝶形彈簧,并通過聯接螺釘帶動滑動套向后移動(離開制動盤)從而使制動塊離開制動盤,解除制動力(即松閘)。 滑套是由鋼套好拉桿組成的裝配件,其拉桿承受制動時的向力。制動塊嵌和在滑套的燕尾槽中,并用壓板、螺釘將其固定。鍵防止滑套轉動。轉動放氣螺釘可排出油缸中的存留氣體,以保盤形閘能靈活地工作。盤形閘在密封件允許謝露范圍內,雖內謝油可起潤滑滑套與支架的作用,但時間較長時,內謝油可能存留過多,因此應定期從螺塞處排放內謝油液。
技術參數
參數 TP1-25 TP-4.0T TP1-60 TP-6.3T TP1-63BTP1-80
TP2-25 TP2-60 TP2-63B TP2-80
額定正壓力KN 25 40 60 63 65 80
油缸可以大工作壓力 Mpa 5.2 6.5 6 6.5 6.5 7
活賽有效面積cm2 78.84 113 150.13 138.1 137 150.13
可以大閘瓦比壓N/ cm2 71.23 80 84 80 84 106
設磨擦系數 0.35 0.35
允許可以高磨擦溫度℃ 210 210 210 210 210 210
以上是關于盤型制動器使用環境、工作原理、技術參數的詳細介紹,我們廠家具備豐富經驗和知識,為您提供品質好的產品及服務。
