| 適用物料 | 礦石 |
|---|---|
| 應用領域 | 冶金、礦山、水泥、化工、耐火材料及陶瓷等工業部門，以及高速公路建設、水利工程、建筑碎石、機制砂加工等 |
| 生產能力 | 550-800T（kg/h） |
| 主軸轉速 | 880（r/min） |
| 進料粒度≤ | 700（mm） |
| 電機功率 | 630-710（KW） |
| 出料粒度 | 1-10（mm） |
| 外形尺寸 | 4471×3250×4008（m） |
| 重量 | 66000（kg） |
| 粉碎程度 | 細磨機 |
| 物料含水量 | 80% |
| 原理 | 高速萬能粉碎機 |
| 最大物料硬度 | 700 |
| 規格 | PF-1820 |
| 品牌 | 千科 |
| 型號 | PF-1820 |

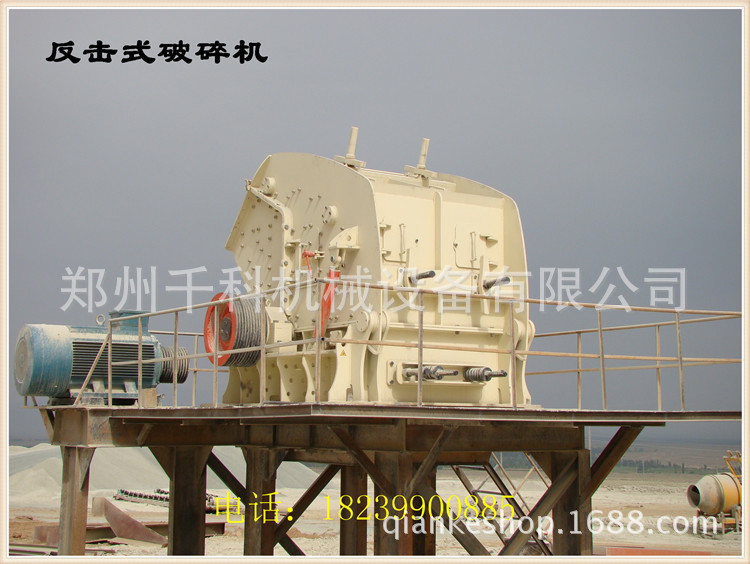

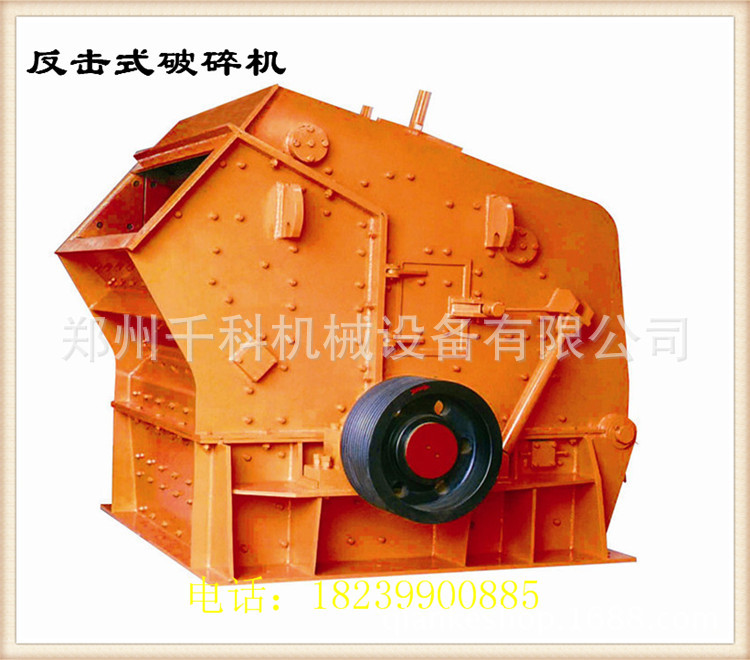

反擊式破碎機簡稱反擊破，是破碎生產線中二次破碎的重點設備。PF系列反擊式破碎機是上海山啟在吸收國內外先進技術，結合國內砂石行業具體工礦條件而研制的最新一代反擊式破碎機。該機采用最新的制造工藝，獨特的結構設計，其中無鍵聯接及液壓啟臂技術不僅降低了客戶的運營成本，而且增加了生產效率。其加工成品呈立方體，無張力和裂縫，粒形相當好，能破碎進料粒度不超過500mm、抗壓強度不超過350MPa的各種粗、中、細物料(花崗巖、石灰石、混凝土等)，其排料粒度大小可以調節，破碎規格多樣化。目前，該機已被廣泛應用于各種礦石破碎、鐵路、高速公路、能源、水泥、化工、建筑等行業。
性能特點
1、進料口大、破碎腔高、適應物料硬度高，塊度大、產品石粉少；
2、反擊板與板錘間隙能方便調節，有效控制出料粒度，顆粒形狀好；
3、結構緊湊、機器剛性強、轉子具有大的轉動慣量；
4、高鉻板錘，抗沖擊、抗磨損、沖擊力大；
5、無鍵連接，檢修方便，經濟可靠；
6、破碎功能全、生產率高、機件磨耗小、綜合效益高。
工作原理

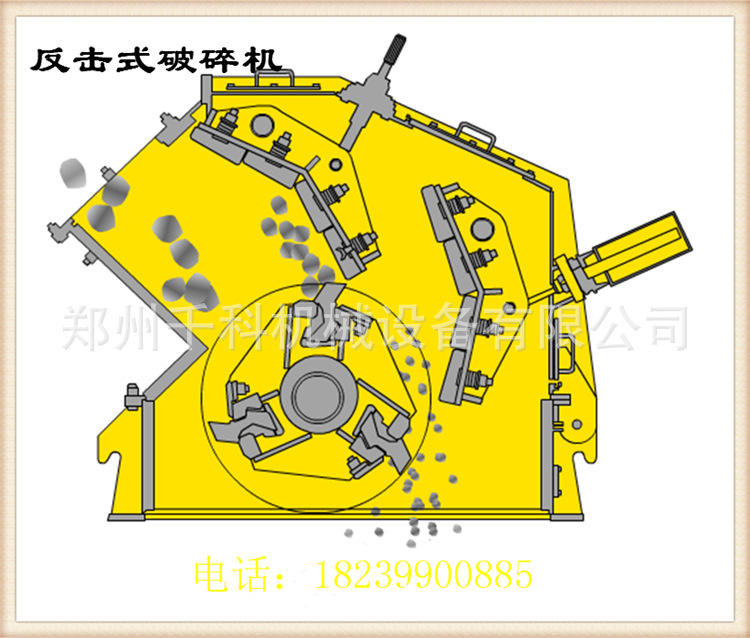

反擊式破碎機是一種利用沖擊能來破碎物料的破碎機械。機器工作時，在電動機的帶動下，轉子高速旋轉，物料進入板錘作用區時，與轉子上的板錘撞擊破碎，后又被拋向反擊裝置上再次破碎，然后又從反擊襯板上彈回到板錘作用區重新破碎，此過程重復進行，物料由大到小進入一、二、三反擊腔重復進行破碎，直到物料被破碎至所需粒度，由出料口排出。調整反擊架與轉子之間的間隙可達到改變物料出料粒度和物料形狀的目的。 石料由機器上部直接落入高速旋轉的轉盤；在高速離心力的作用下，與另一部分以傘型方式分流在轉盤四周的飛石產生高速碰撞與高密度的粉碎，石料在互相打擊后，又會在轉盤和機殼之間形成渦流運動而造成多次的互相打擊、摩擦、粉碎，從下部直通排出。形成閉路多次循環，由篩分設備控制達到所要求的粒度。
內部結構
反擊式破碎機主要零部件有彈簧、欄桿、前反擊架、后反擊架、反擊襯板、方鋼、反擊襯板螺栓、翻蓋裝置、主軸、板錘、轉子架、襯板、鎖緊塊、壓緊塊等。
產品參數
型號 | 轉子尺寸(mm/inch) | 進料口尺寸(mm/inch) | 最大進料邊長(mm/inch) | 處理能力(t/h) | 功率 | 重量 | 外形尺寸 |
PF-1007 | Φ1000×700(Φ40"×28") | 400×730(16"×29") | 250(10") | 15-60 | 37-55 | 9.8 | 2440×1580×2672 |
PF-1010 | Φ1035×1050(Φ41"×42") | 400×1080(16"×43") | 300(12") | 50-90 | 55-75 | 12.8 | 2650×2150×2900 |
PF-1210 | Φ1250×1050(Φ50"×42") | 400×1080(16"×43") | 300(12") | 70-130 | 110-132 | 17 | 2800×2150×2900 |
PF-1214 | Φ1250×1400(Φ50"×56") | 400×1430(16"×57") | 300(12") | 90-180 | 132-160 | 20.8 | 2850×2400×2900 |
PF-1315 | Φ1320×1500(Φ52"×60") | 860×1520(34"×60") | 350(14") | 120-250 | 180-220 | 24.8 | 3100×2800×3160 |
PF-1318 | Φ1320×1500(Φ52"×72") | 880×2000(35"×80") | 350(14") | 150-260 | 220-260 | 26.8 | 3100×3210×2613 |
PF-1320 | Φ1320×2000(Φ52"×80") | 900×2030(36"×81") | 500(20") | 160-350 | 260-300 | 34 | 3320×3218×2613 |
PF-1520 | Φ1512×2000(Φ60"×80") | 1315×2040(52"×81") | 700(28") | 350-450 | 400-450 | 44 | 4138×3422×3649 |
PF-1620 | Φ1612×2000(Φ64"×80") | 1315×2040(52"×81") | 700(28") | 400-600 | 500 | 47 | 4236×3572×3735 |
PF-1820 | Φ1800×2000(Φ72"×80") | 1620×2040(64"×81") | 700(28") | 550-800 | 630-710 | 66 | 4471×3250×4008 |
