磷酸鹽結合高鋁磚是以致密的特級或一級高鋁礬土熟料為主要原料，磷酸溶液或磷酸鋁溶液為結合劑，經半干法機壓成型后，于400~600℃熱處理而制成化學結合耐火制品。

產品分類：按照用途分為：普通磷酸鹽結合高鋁磚，特種磷酸鹽結合高鋁磚，磷酸鹽結合高鋁耐磨磚。

1) 普通磷酸鹽結合高鋁磚:磷酸鹽結合高鋁磚(簡稱磷酸鹽磚，牌號為P)，是以濃度42．5％～50％的磷酸溶液作為結合劑，集料采用回轉窯1600℃以上煅燒的礬土熟料。在使用過程中，磷酸與磚面燒礬土細粉和耐火黏土相反應，最終形成以方石英型正磷酸鋁為主的結合劑。

2) 特種磷酸鹽結合高鋁磚:特種磷酸鹽結合高鋁磚是在普通磷酸鹽結合高鋁磚的基礎上通過加入添加物以提高制品的荷重軟化溫度等高溫性能。

3) 磷酸鹽結合高鋁耐磨磚：磷酸鋁結合高鋁質耐磨磚(簡稱磷酸鹽耐磨磚，牌號為PA)是以工業磷酸、工業氫氧化鋁配成磷酸鋁溶液作為結合劑，其摩爾比為Al2O3：P2O5=1：3.2，采用的集料與磷酸鹽磚相同。在磚的使用過程中，同磷酸鹽磚一樣形成方石英型正磷酸鋁為主的結合劑。

產品工藝：

磷酸鹽結合高鋁磚是以致密的特級或一級高鋁礬土熟料為主要原料，磷酸溶液或磷酸鋁溶液為結合劑，經半干法機壓成型后，于400~600℃熱處理而制成化學結合耐火制品。它屬于免燒磚，為避免在高溫使用過程中制品收縮較大，配料中一般需要引入加熱膨脹性原料，如藍晶石、硅線石、葉蠟石、硅石等。與陶瓷結合的燒成高鋁磚相比，其抗剝落性更好，但其荷重軟化溫度較低，抗侵蝕性較差，因此需加入少量的電熔剛玉、莫來石等，以強化基質。

而耐磨磚采用的礬土集料顆粒＜5mm，并直接采用磷酸鋁溶液作為成型結合劑，壓制也較密實，所以顯示出更高的強度和耐磨性能，但熱震穩定性則較差。

兩種磚雖然都是使用相同集料，機壓成型，經500℃左右熱處理所得的化學結合耐火制品，使用中最終形成的結合劑也是一樣。但是，由于其制作工藝不盡相同，而顯示了各具特色的性能。例如，磷酸鹽磚的集料顆粒組成中，采用了相當多的5～10mm的燒礬土，磚的顯氣孔率較大，經同樣溫度處理后，磚的彈性模量較耐磨磚低得多，熱震穩定性良好。

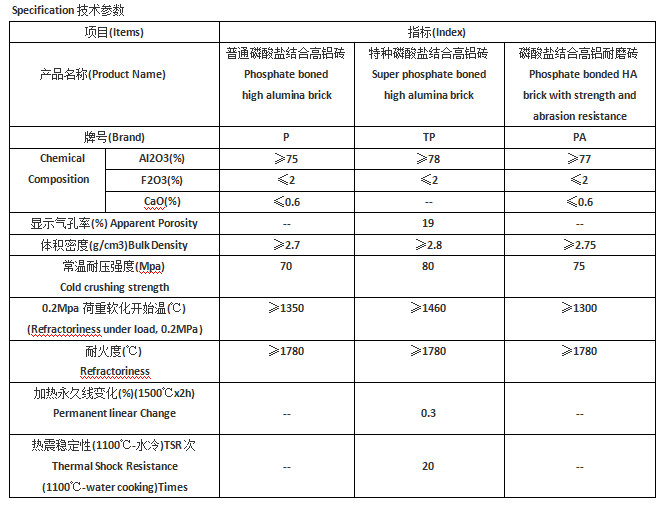

    產品應用：干法水泥生產窯，回轉窯過渡帶、冷卻帶、窯口及冷卻機，磷化工窯爐，電爐頂，鋼包等。
