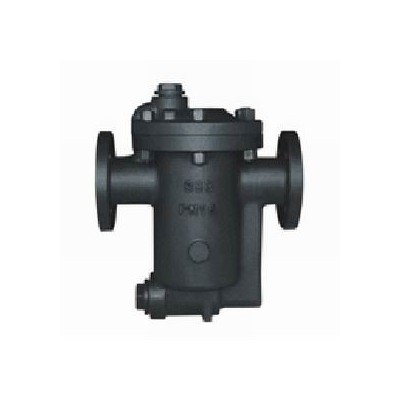

倒吊桶式蒸汽疏水閥 意威法蘭式倒吊桶蒸汽疏水閥
一、CS45H倒置桶式蒸汽疏水閥工作原理
CS45H倒置桶式蒸汽疏水閥是利用冷凝水和蒸汽的密度差的工作原理,內部結構是由杠桿系統連接倒吊桶,克服蒸汽壓力開關倒吊桶式疏水閥內部是一個倒吊桶為液位敏感件,倒吊桶開口向下。裝置剛起動時,管道內出現空氣和低溫冷凝水,此時疏水閥是全開放,空氣和低溫冷凝水迅速排出,裝置很快提升溫度。CS45H倒置桶式蒸汽疏水閥當蒸汽進入倒吊桶內,倒吊桶產生向上浮力,倒吊桶連接杠桿帶動閥心關閉閥門。倒吊桶上開有一小孔,能自動排空氣,當一部份蒸汽從小孔排出,另一部份蒸汽產生凝結水,倒吊桶失去浮力向下沉,倒吊桶連接杠桿帶動閥心開啟閥門。當蒸汽再進入倒吊桶內,閥門再關閉,循環工作,間斷排水。
上海意威閥門專業生產倒吊桶式蒸汽疏水閥,倒置桶型蒸汽疏水閥,鑄鋼倒吊桶式蒸汽疏水閥,法蘭倒吊桶式蒸汽疏水閥,絲扣倒吊桶式蒸汽疏水閥,

二、CS45H倒置桶式蒸汽疏水閥結構特點
1.內腔所有運動部件均為不銹鋼,耐磨損,耐腐蝕。
2.由于蒸汽不能到達被水封的閥座孔,所以無蒸汽損失,高效節能。
3.浮桶倒置,不會被破壞壓扁,不怕水擊,壽命長。
4.倒置桶頂部設有排氣孔。連續排空氣性能好,不會形成冷滯后和氣堵。
5.不受背壓的影響,在高的背壓下能很好地工作。
6.工作可靠,只有兩個運動部件 ( 杠桿 — 和倒置桶 ) ,故不會產生卡阻。
7.閥座與閥瓣在閥的頂部,閥瓣在開關中可以使污物通過,有良好的自我清洗性 能 , 無污物困擾。
三、CS45H倒置桶式蒸汽疏水閥連續排水能量表 (Kg/h)
型號 880 881 881F 81 882 882F 82 883 883F 83 884 884F 84 815 815F 85 816816F 0.5 240 420 800 1520 2500 3960 7190 1 280 470 930 1750 2950 4500 8600 2 230 460 930 1800 3020 4500 8150 4 280 410 920 2000 3050 4400 8800 6 280 380 800 1560 2600 4600 8000 8 310 420 900 1750 2950 4900 8850 10 260 365 660 1550 2550 4500 8450 12 200 380 720 1730 2880 4850 9000 15 230 335 560 1500 2500 3000 8400 17 250 350 600 1550 2600 3200 8650 21 -- 240 860 1200 2200 3400 7200 25 250 900 1300 2400 2900 7800
四、CS45H倒置桶式蒸汽疏水閥連接尺寸 880-815型、側進側出、附過濾網、 外部尺寸圖(mm)
| 型號 | 通 徑 | A | B | C | D | 最大壓力 kg/cm 2 |
| 880 | 1/2 '' 3/4 '' | 96 | 76 | 70 | 128 | 25 |
| 881 | 1/2 '' 3/4 '' 1 '' | 96 | 76 | 100 | 128 | 41 |
| 882 | 3/4 '' 1 '' | 145 | 94 | 137 | 170 | 25 |
| 883 | 1 '' 1 1/4'' | 180 | 120 | 193 | 202 | 25 |
| 884 | 1 1/4' 1 1/2'' | 203 | 150 | 212 | 232 | 25 |
| 815 | 1 1/2'' 2 '' | 220 | 148 | 248 | 250 | 25 |
CS45H倒置桶式蒸汽疏水閥881F-886F型、法蘭、附過濾網、外部尺寸圖(mm) CS45H倒置桶式蒸汽疏水閥 81-86型下進上出式外部尺寸圖(mm)型號 通 徑 A B C D 最大壓力 kg/cm 2 881F 15. 20 .25 96 76 100 170 25 882F 20 .25 145 94 137 210 41 883F 25 .32 180 121 193 270 25 884F 32 .40 203 150 212 320 25 815F 40 .50 220 148 248 320 25 816F 65 .80 265 489 310 400 25 型號 通 徑 A B 最大壓力 kg/cm 2 81 1/2 '' 108 162 25 82 3/4 '' 1 133 203 25 83 1 '' 162 273 25 84 1 1/4'' 184 314 25 85 1 1/2'' 216 380 25 86 2 '' 260 432 25
