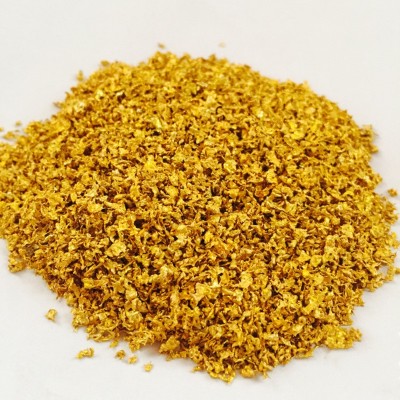

kdf合金濾料是多金屬合金材料。當(dāng)用于水處理裝置中時(shí)，會(huì)發(fā)生一種化學(xué)反應(yīng)--氧化還原。可以除水中余氯、重金屬、減少礦物質(zhì)結(jié)垢；廣泛應(yīng)用于預(yù)處理、主處理水處理中。可延長水系統(tǒng)壽命、減少維護(hù)、降成本。

【KDF處理介質(zhì)的用途和功能：】
一：根據(jù)pH、二氧化碳濃度和碳酸鈣溶解度之間的關(guān)系，當(dāng)二氧化碳從溶液中除去時(shí)，pH值升高，因而使碳酸鈣的溶解度降低；KDF55通過電化學(xué)反應(yīng)也使水的pH值升高，降低碳酸鈣的溶解度，結(jié)果使碳酸鈣垢容易析出。
二：由于KDF處理介質(zhì)中鋅離子的溶出，水中的鋅離子含量有所增加，水中鋅離子的存在能改變垢的晶體生長機(jī)理，使水中的碳酸鈣垢以文石的結(jié)晶形態(tài)產(chǎn)生沉淀，在容器的器壁上形成軟垢，而不是結(jié)晶為方解石型的硬垢。曾有人研究過水中雜質(zhì)存在對(duì)方解石結(jié)晶生長的影響，研究發(fā)現(xiàn)，即使鋅離子的濃度很低時(shí)，也能阻止方解石結(jié)晶的形成。
三：通過試驗(yàn)可以進(jìn)一步證明，KDF處理介質(zhì)防止礦物硬垢的形成和積累，主要是阻止方解石形態(tài)碳酸鈣的結(jié)晶。采用掃描電子顯微鏡和X射線衍射進(jìn)行結(jié)晶學(xué)研究證明，未經(jīng)KDF處理的水中產(chǎn)生的硬垢是一些相對(duì)大的、具有規(guī)則形態(tài)的針狀鈣鹽和鎂鹽的結(jié)晶，這些鹽類質(zhì)地堅(jiān)硬、溶解度低、具有網(wǎng)狀結(jié)構(gòu)，是玻璃石灰石垢。經(jīng)過KDF處理介質(zhì)的水中結(jié)成的垢，從根本上改變了碳酸鈣（鎂）結(jié)晶的形態(tài)，垢形相對(duì)變小，外觀平坦呈圓形、顆粒形和棒形，都是由不堅(jiān)硬的粉狀成分組成 KDF55處理介質(zhì)的顆粒平均尺寸大約為60目，小顆粒約115目，也能起到物理過濾去除懸浮物質(zhì)的作用，通常KDF55過濾介質(zhì)能夠有效地去除直徑小至50μm的顆粒。
四：由鋼鐵材料制成的輸水管件腐蝕時(shí)，鐵氧化形成FeO膠體，F(xiàn)eO與KDF接觸，也可以發(fā)生氧化還原反應(yīng)，F(xiàn)eO形成Fe2O3固體沉淀在KDF表面，可用反沖洗方法將它們?nèi)コ瘜W(xué)反應(yīng)式如下：
2Cu+FeO Cu2O+Fe
4Fe+3O2 2Fe2O3
五：去除氧化劑（余氯）
KDF55能去除水中的氧化劑，例如余氯。該作用是通過電化學(xué)氧化還原反應(yīng)完成的。氧化還原反應(yīng)的發(fā)生是因?yàn)镵DF55是由二種不同的金屬組成的，與水接觸時(shí)，合金中電位正的銅成為陰極，而電位負(fù)的鋅是陽極。在陰極發(fā)生還原反應(yīng)，陽極發(fā)生氧化反應(yīng)。鋅陽極在反應(yīng)中失去了電子，鋅離子成為犧牲者進(jìn)入溶液，銅陰極上發(fā)生游離氯的還原反應(yīng)，而不會(huì)發(fā)生金屬銅的溶解，水和余氯成為電子接受者，同時(shí)生成氫離子、氫氧根離子和氯離子，總反應(yīng)式如下：
Zn+HOCl+H2O+2e- Zn2+ +Cl-+H++2OH-
水中其他的氧化劑，如臭氧、溴、碘等與KDF55接觸后也能進(jìn)行氧化還原反應(yīng)。的，這些成分不會(huì)粘附于金屬、塑料或陶瓷的表面，很容易用物理過濾方法將它們除去。 KDF處理介質(zhì)可以去除水中的重金屬離子，如鉛、汞、銅、鎳、鎘、砷、銻、鋁和其他許多可溶性重金屬離子，它們的去除是通過電化學(xué)氧化還原反應(yīng)和催化作用完成的。
KDF55去除重金屬離子的機(jī)理如下：金屬離子鍍覆于KDF處理介質(zhì)的表面或進(jìn)入KDF晶格中，從而使有毒重金屬污染物結(jié)合在KDF上。例如，水中溶解的鉛離子還原成不溶性的鉛原子，并鍍覆于KDF介質(zhì)的表面； X射線衍射研究發(fā)現(xiàn)汞的去除是形成了銅—汞合金。
KDF處理重金屬離子的化學(xué)反應(yīng)式如下：
Zn/Cu/Zn+Pb(NO3)2 Zn/Cu/Pb + Zn(NO3)2
Zn/Cu/Zn+HgCl2 Zn/Cu/Hg+ ZnCl2
金屬離子在水的pH升高時(shí)水解形成金屬氫氧化物沉淀，也能去除金屬離子。

 使用反沖洗裝置

  在大多數(shù)以電化學(xué)氧化還原過程為基礎(chǔ)的水中會(huì)形成少量的氧化物，隨之而產(chǎn)生的鈣/鎂沉淀物必須定時(shí)清除。選擇知名廠家生產(chǎn)的3步循環(huán)反沖控制閥、采用高流量反沖裝置，可以除去任何滯留在KDF表面的污物，反沖流速應(yīng)是正常使用流速的2倍。反沖洗時(shí)間為10分鐘，然后凈化漂洗3分鐘。每周至少進(jìn)行兩次反沖，如必要時(shí)可適當(dāng)增加，但每次反沖時(shí)間不宜超過10分鐘。反沖流速受反沖水溫、介質(zhì)的類型、顆粒尺寸、介質(zhì)密度等因素的影響。
KDF55處理介質(zhì)堆積密度為171磅/立方英尺（2.74g/cm3）。這樣高密度介質(zhì)反沖水流速要達(dá)到正常用水流速的2倍，需39gpm/平方英尺（2.65cm/s）的回流速率。如水溫比較低可采用稍低的反沖速度。溫度稍高的水用較高的水流速度反沖。如果由于泵及管子的尺寸限制使反沖水流速率達(dá)不到正常流速的2倍，應(yīng)使用2個(gè)KDF55反應(yīng)床，并使每一個(gè)反應(yīng)床都達(dá)到正常流速的1.5倍。依次類推，當(dāng)KDF反應(yīng)床足夠多時(shí)，反沖也可使用正常的水流速度來完成。（計(jì)算略）
推薦的操作條件（用3步循環(huán)反沖控制閥）
正常水流流速（10"床深） 15gpm/平方英尺（57升/分鐘）
反沖10分鐘 速率：正常水流流速的2倍
凈化/漂洗3分鐘 速率； 正常水流流速的2倍
介質(zhì)床擴(kuò)張 反沖：10～15%
無基板 20%
床深（6"） 10英尺
pH范圍：飲用水 6.5~8.5
溶解性總固體流量 >150ppm(毫克/升)/分鐘
水溫(水流) 350-2120F
