| 連接形式 | 螺紋 |
|---|---|
| 主體材料 | 鑄鐵 |
| 公稱通徑 | 50-600（mm） |
| 適用介質 | 水、油、氣等 |
| 密封形式 | 軟密封型 |
| 標準 | GB/T17241.6GB9113 |
| 外形 | 中型 |
| 流動方向 | 單向 |
| 零部件及配件 | 執行器 |
| 用途 | 截止 |
| 壓力環境 | 1.0～2.5MPa |
| 工作溫度 | -29～121℃ |
| 類型(通道位置) | 二通式 |
| 規格 | KZ43Y |
| 材質 | 鑄鐵 |
| 品牌 | JOTO |
| 型號 | KZ43Y |
一、 抗硫平板閘閥KZ43Y,KZ43WY,KZ43WF產品簡介
本系列產品采用新型浮動式密封結構，適用于壓力不大于10MPa，溫度-29～121℃的H2S氣體含量較高的天然氣管線上，作為控制介質的啟閉及調節裝置，該產品結構設計新穎、選材恰當、測試嚴格、操作輕便，具有較強的防腐、耐磨、耐沖蝕性能，是石油工業界一種理想的新型裝備。
二、抗硫平板閘閥KZ43Y,KZ43WY,KZ43WF應用范圍： 平板閘閥適用于天然氣，石油，化工，環保，城市管道，燃氣管線等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。 Z43型帶導流孔單閘板式平板閘閥適用于天然氣開采和凈化的長輸管線
三、 抗硫平板閘閥KZ43Y,KZ43WY,KZ43WF結構特征與工作原理
1、 采用浮動閥座，雙向啟閉，密封可靠，啟閉靈活。
2、 閘板均有導向條給予精密導向，同時密封面均噴焊硬質合金，耐沖蝕。
3、 閥體承載能力高，通道為直通式，全開時，與閘板導流孔相貫通和直管相似，流阻很小。閥桿采用復合填料，多重密封，使得密封可靠，摩擦力小。
4、 關閉閥門時，順時針轉動手輪，閘板下移至底部，由于介質壓強的作用，將進口端密封座推向閘板方向，形成較大的密封比壓，從而形成**道密封。同時，將閘板壓向出口端密封座上，成為雙重密封。
5、 由于采用雙重密封，所以可在不影響管道工作的情況下更換易損件。這是本廠產品優先于國內外同類產品的重要特征。
6、 開啟閘板時，逆時針旋轉手輪，閘板上移，導流孔與通道孔相貫通。隨著閘板的上升，貫通孔逐漸加大，至極限位置時，導流孔與通道孔相重合，此時全開.
四、 抗硫平板閘閥KZ43Y,KZ43WY,KZ43WF性能規范
公 稱 壓 力 | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 |
公 稱 通 徑 | DN40～DN700 | |||||
工作壓力(MPa) | ≤1.0 | ≤1.6 | ≤2.5 | ≤4.0 | ≤6.4 | ≤10.0 |
強度試驗(MPa) | 2.0 |
| 3.75 | 6.0 | 9.6 | 15.0 |
密封試驗(MPa) | 1.1 |
| 2.75 | 4.4 | 7.1 | 11.0 |
工 作 介 質 | 水、油品、天然氣等 | |||||
工 作 溫 度 | -29～121℃ | |||||
五、抗硫平板閘閥KZ43Y,KZ43WY,KZ43WF產品主要參數
基本型號 | (K)Z43WF、 (K)Z43WY、 (K)Z43Y、 (K)Z43F、 (K)Z43H (K)Z543WF、 (K)Z543WY、 (K)Z543Y、 (K)Z543F、 (K)Z543H (K)Z643WF、 (K)Z643WY、 (K)Z643Y、 (K)Z643F、 (K)Z643H (K)Z943WF、 (K)Z943WY、 (K)Z943Y、 (K)Z943F、 (K)Z943H | |||
壓力等級范圍 | PN1.6～15.0MPa | Class 150～900 | ||
通徑范圍 | DN25～1000mm | 1"～40" | ||
驅動方式 | 手輪驅動 | 齒輪動、氣動、液動、電動 | ||
適用范圍 | Class 150～300 (PN1.6～4.0) | Class400 (PN6.4) | Class600～900 (PN10.0～15.0) | Class 150～900 |

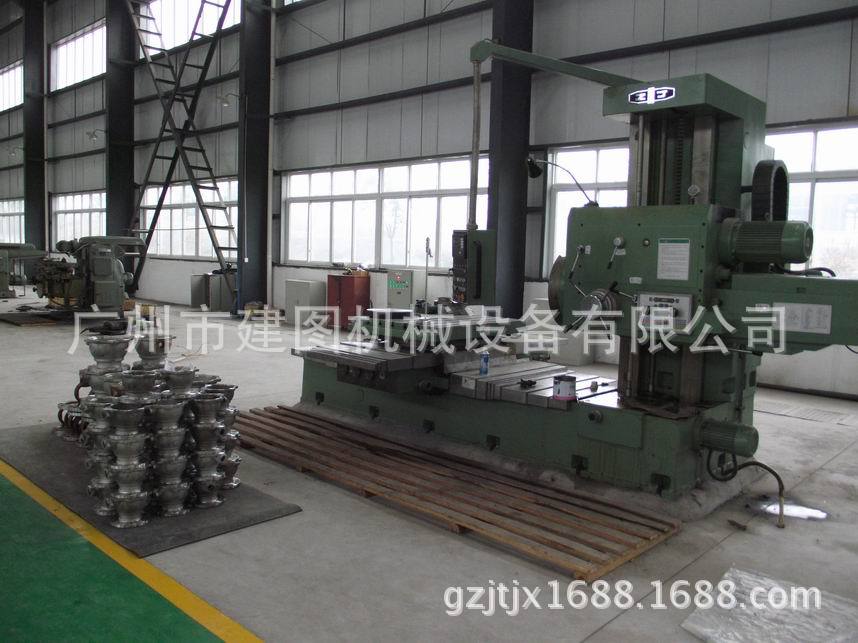

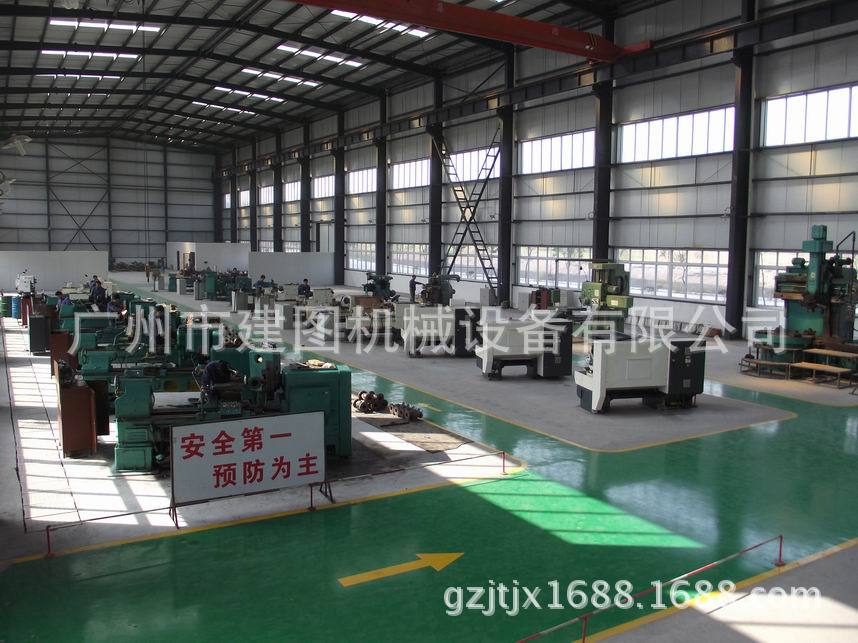

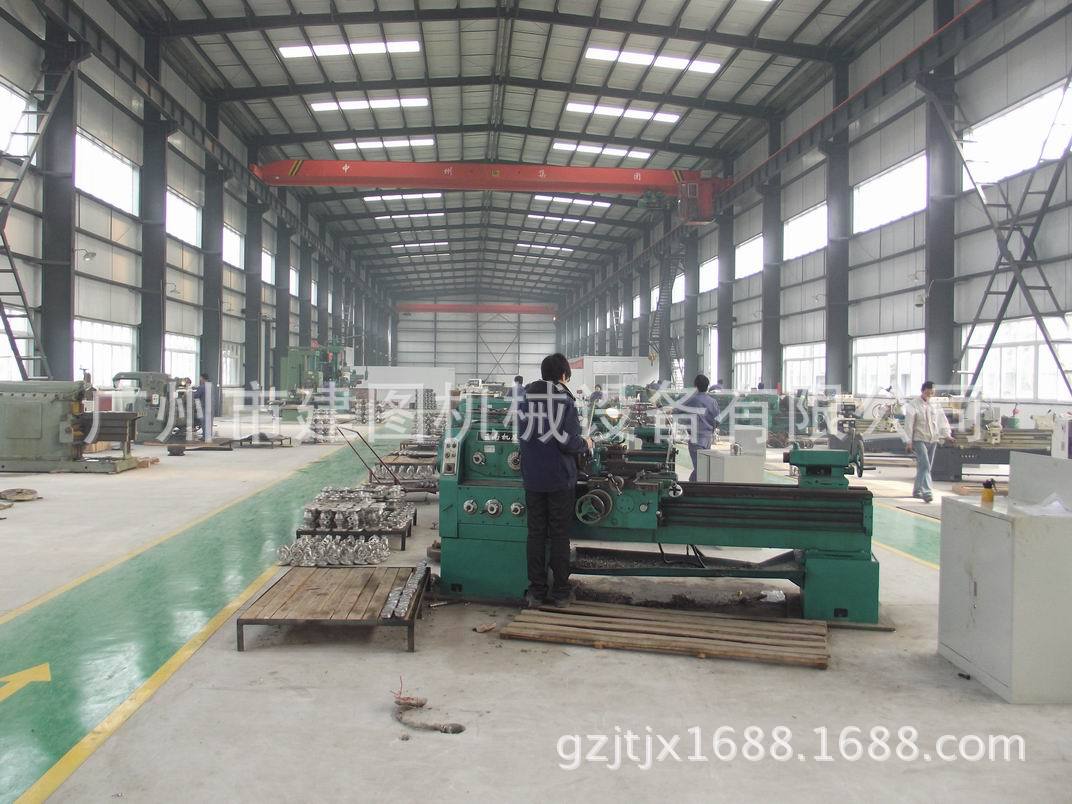

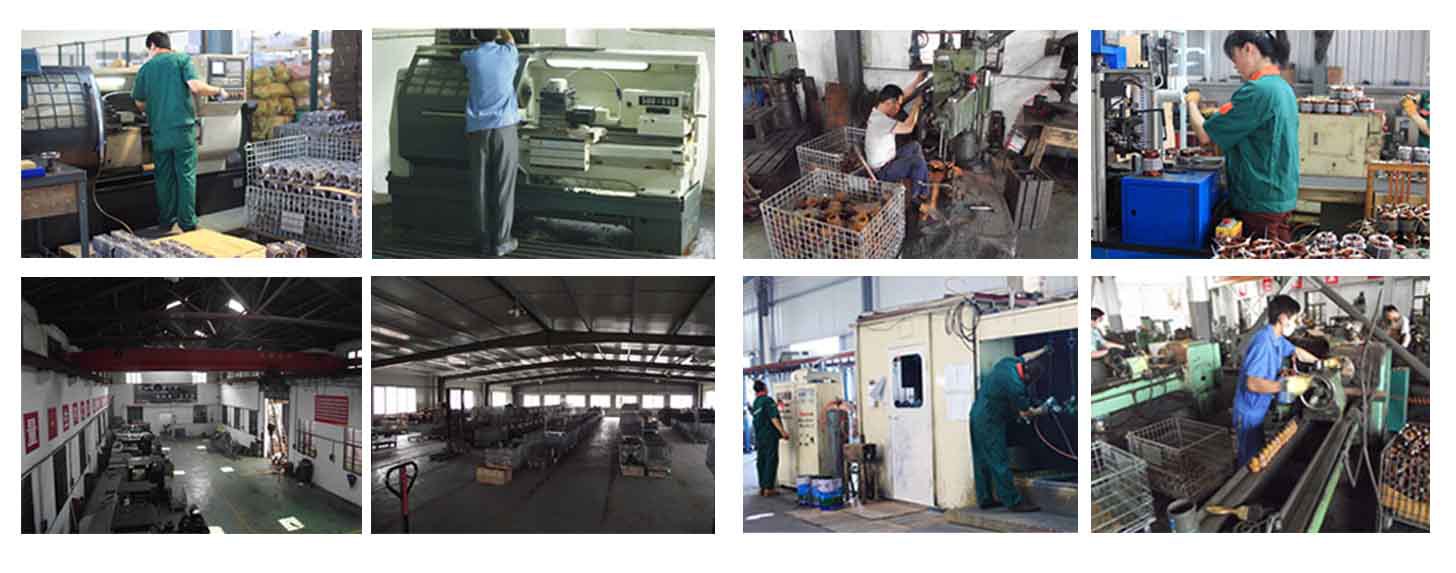

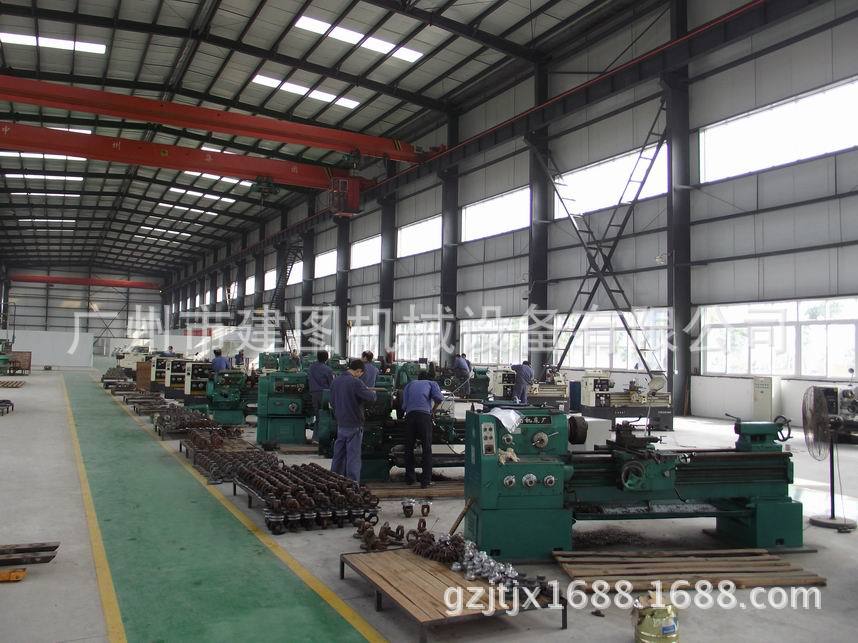

專業制造：
