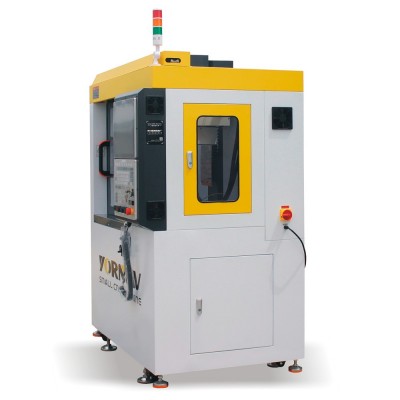

VMC300-848DI小五軸加工中心搭配國產華中數控系統HNC848系統，具備多軸聯動、RTCP（刀具中心點控制）、高精度插補等功能，能夠滿足復雜曲面加工的教學需求，而育菁VMC300小機床使用的是220伏電壓，小型化并帶有移動腳輪方便挪動，適合放在學校樓上教室，機床雖小，但其使用的是工業級配件和鑄件身床，保持了鋼性和精度，用于五軸數控教學培訓或科研小零件加工，為學生提供從理論到實踐的全流程學習體驗。通過國產化數控系統的應用，學生不僅掌握了五軸加工技術，還培養了解決復雜工程問題的能力，為未來高端制造業的發展儲備人才。

一、用于教學角度的目標：

1、培養學生掌握五軸數控編程與操作技能。

2、通過實際加工案例，理解五軸聯動加工的原理與應用。

3、掌握華中數控系統HNC848的界面操作、參數設置及故障診斷。

4、提升學生解決復雜加工問題的能力，為高端制造業輸送技術人才。

二、教學內容設計

1、基礎理論教學：五軸數控機床結構與工作原理、 華中數控系統HNC848功能介紹、RTCP技術原理

2、編程訓練：五軸聯動G代碼編程（如G43.4、G06.2、G06.4指令）、 宏程序應用、 CAM軟件后處理

3、上機實操訓練：工件裝夾與對刀、 五軸聯動加工操作（如葉輪、葉片、復雜曲面）、 加工參數優化

三、教學優勢與特色

1、國產化技術：HNC848系統支持國產數控技術，符合國家“智能制造”戰略，學生可接觸自主可控的工業軟件。

2、多軸聯動功能：支持五軸RTCP、五軸大圓插補等高級功能，滿足復雜曲面加工需求。

3、模塊化設計：HNC848系統界面友好，支持參數化編程與宏變量應用，便于學生理解數控系統底層邏輯。

4、安全與成本優勢：小型五軸機床占地面積小（僅500 kg左右重量），適合教室或實驗室環境，降低教學成本。

四、教學實施建議

1、分層次教學：

初級：五軸基礎編程與操作。

中級：復雜曲面加工與參數優化。

高級：系統故障診斷與熱誤差補償。

2、校企合作：

與本地制造企業合作，提供實際加工案例，增強學生實踐能力。

3、教學資源：

開發HNC848系統操作手冊、五軸編程案例庫與虛擬仿真軟件。

五、技術參數

重復定位精度：0.01mm

系統分辯率：0.001mm

橫向（X軸行程）：320mm

縱向（Y軸行程）：220mm

垂直（Z軸行程）：320mm

A軸行程：+30~-120°

C軸行程：360°

第4軸最大轉速：60rpm/min

第5軸最大轉速：40rpm/min

第4/5軸定位精度：±1°

第4/5軸重復定位精度：20"

工作臺尺寸：570×170mm/Φ120mm

導軌：H級等磨直線導軌

錐孔跳動精度：2um

最大鉆孔直徑：13mm

最大銑削直徑：13mm

刀庫：斗笠式10工位

軸聯動性：5軸聯動

XYZAC軸電機類型：XYZ軸伺服電機750W

AC軸伺服電機：220W

數控系統：華中HNC848五軸數控系統

RTCP刀尖跟隨功能：支持

自動對刀功能：支持

主軸轉速：100-24000 轉/分鐘

主軸錐度：ISO20

主軸電機功率：2.2KW

整機功率：2.8kw

使用氣壓：0.6Mpa

工件冷卻方式：水冷循環

潤滑系統：自動潤滑系統

使用電源：AC220V/50Hz

外形尺寸：1360×990×1800 mm

凈重：650 kg
