規格	CPZ
適用對象	砂
性質	耐高溫
用途	石油鉆機
重量	12
破碎方式	壓力機
鉆探深度	4000
品牌	鑫睿德

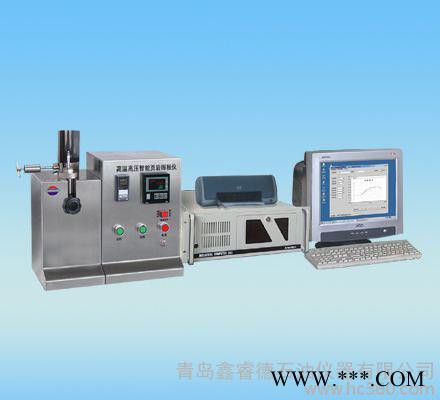

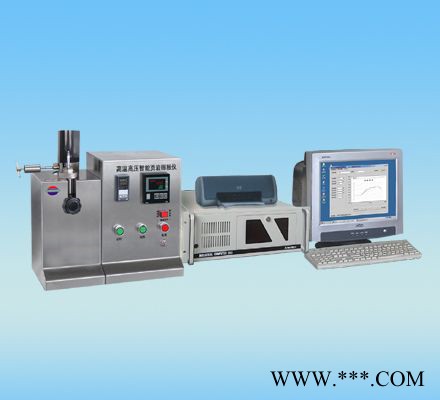

型號	CPZ-2常溫常壓智能雙通道頁巖膨脹儀

請仔細閱讀并嚴格按照設備（儀器）的操作規程和維護保養規程進行操作，否則由此造成的設備（儀器）之損壞，將不在保修之內。 青島宏祥石油機械制造有限公司 電話：+86-13884953051  郵箱：lrh690926@126.com   CPZ—II型雙通道泥頁巖膨脹儀，主要是用于常溫常壓下測試泥頁巖水化膨脹特性以及評價優選防塌鉆井配方。由于采用雙通道可同時測試并對比結果，減少測試誤差，節省時間，提高了工作效率。 由于本儀器采用了**進的測量手段，大大減少了儀器空間，并能直接與計算機連接使用，是一種**的無紙記錄方式，比通常有紙記錄儀大大的節約了成本。CPZ—II型雙通道泥頁巖膨脹儀的研制成功填補國內一項空白。 一、用途： 本儀器在常溫常壓下采用雙通道，同步對比測量，泥頁巖在不同的加壓條件下，可獲得泥頁巖的水化膨脹過程。為科研、生產提供了先進的泥漿測試儀器。 二、主要技術指標： 1、常溫常壓 2、測試量程范圍：≤25mm 3、綜合測量精度**膨脹量的5% 4、分辨率：0.01mm 5、泥頁巖重量：5g～10g 6、注水量：100ml 7、泥餅加壓1.0～5.0Mpa（根據需要） 三、儀器結構： 1、主機：由巖樣杯、液杯（燒杯）、傳感器、數顯儀、電源等組成。 2、數據采樣系統：采用RS232接口與計算機連接進行運算、記錄、保存。 四、工作原理： 將壓制好的巖樣（同巖樣杯）一起掛在掛架上，調整好零點。將液杯裝入試液，提起杯托使液杯試液流入測試杯內。由于泥頁巖的水化膨脹特性，產生向上位移，使傳感器產生信號并傳遞到計算機內，按時間膨脹位移量，記錄實時變化曲線及對應數字的記錄數據。 五、操作程序及注意事項： 1、首先將CPZ—II型雙通道泥頁巖膨脹儀，置于實驗平臺上。 2、將主機與計算機用RS232接口進行連接。 3、按需要將壓制好巖樣，連同測試杯掛在掛架上，將傳感器的測試盤壓在泥餅上，調整好零點。 4、將液杯裝入試液，提起杯托使液杯試液流入測試杯內，此時巖樣開始膨脹，計算機開始記錄。 5、顯示儀各鍵說明：、 1)      OFF/ON開關鍵、M快顯鍵不用。 2)      in/mm鍵為公英制轉換鍵。 3)      ZERO鍵為置零鍵。 6、程序的操作： 1）點擊桌面“圖標GLS2”，顯示“2路數據采集”窗口，點擊“設置”后出現對話框。用戶可根據自己的需要設置好**路、第二路的小數點數和倍率。選擇計算機的COM端口號。如需要抗干擾濾波，請選擇“抗干擾濾波”。注意：使用抗干擾濾波時，采集的速度不能低于每3秒一次。 2） 用戶可根據自己的需要，確定采樣的時間間隔及時間單位（秒），（注：分、時為擴展設置，不適于本儀器。如：2分鐘，應設置為120秒）。設置好各項參數，點擊“開始“鍵，軟件便可自動采集數據并繪制曲線圖。當數據采集完畢后，點擊‘結束”鍵，便可結束采樣。需保存數據和曲線圖，點擊“保存”出現“另存為”對話框，在文件名欄中輸入新的文件名，點擊“保存”。此時，點擊“導出EXCEL”鍵，可將采集的數據導出到EXCEL中。 7、常見問題的解決方法： 1）液晶顯示器只顯示“GL”這兩個字母，可檢查數顯百分表上的插頭插好了沒有，或拔掉插頭重新插一下。 2）數顯百分表再移動，而液晶顯示器上的數值卻沒變化，這時要檢查數顯百分表的數值上方是否出現“H”“S”“M”的字母，如要出現有兩個辦法可解決。一是連續按數顯百分表上的“MODE”鍵直到字符消失；二是拔掉插頭重新插一下或是關閉電源后過一分鐘再開機。 3）軟件的顯示窗上沒有數值顯示，可檢查計算機的COM串行口是否置對。 4）如以上的問題還是無法解決，可退回生產廠家檢修。 附錄：試樣壓制方法：（僅供參考） 1、 土樣：商品土或泥頁巖樣粉（過篩100目），經105℃烘干，儲于干燥器內備用。 2、壓樣方法：（1）主要儀器；小型手動油壓機、壓棒、天平、秒表以及濾紙（Φ25mm）          （2）  A、將帶孔圓形墊片放測試杯內底部，上面再放一張濾紙Φ25mm。 B、用天平稱取干巖樣，立即裝入測試杯內，用手拍打，使土樣端面平整。 C、將壓棒置入，輕輕左右旋轉與土樣端面接觸。 D、置入油壓機平臺上，加壓（根據需要）記時，并維持恒壓15分（可變更）然后卸壓。 E、用手上提緩緩左右旋轉壓棒，將壓棒取出。 F、取出壓棒后，土樣上面放置Φ25mm濾紙一張。 裝  箱  單

序號	名 稱 及 規 格	單   位	數     量	備 注
1	主    機	臺	1
2	巖 樣 杯	套	2
3	測   桿	套	2
4	托   盤	個	2
5	電 源 線	根	1
6	數 據 線	根	1
7	濾紙Φ25	包	1
8	壓    棒	個	1
9	液杯150ml	個	2
10	操作光盤	張	1
11	筆記本電腦	臺	1	可選
12	壓力機	臺	1	可選

裝箱人:                                      日期：
