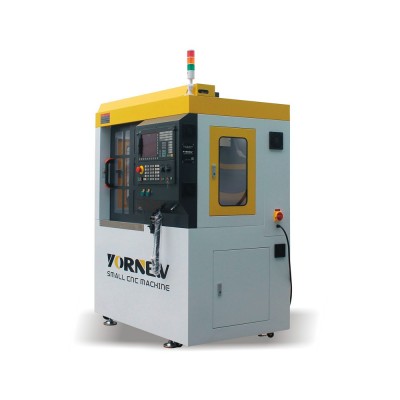

VMC300-828D小型實驗室加工中心

VMC300-828D實驗室小型加工中心的外型尺寸小、體積緊湊，適合實驗室或教室空間，可加工小尺寸的產品、是針對小型五金零件的加工要求，雖然機床體積較小，但功能還是強大的，針對性開發出的小型數控機床， 適用于小銅鋁件，五金零件的鉆孔、銑切及各種復雜加工。

一、VMC300-828D小型加工中心結構緊湊，適應教學場景，小型加工中心本身具有占地面積小、結構緊湊的特點，這使得它更容易適應各種教學場景。無論是在實驗室、實訓車間還是臨時搭建的教學環境中，小型加工中心都能靈活布置，為學員提供一個良好的學習環境。

二、系統直觀易用，降低教學難度，配置了西門子828D數控系統，直觀的SINUMERIK Operate操作界面，圖形化顯示清晰直觀。這一特點使得在教學過程中，學員無需復雜的培訓，就能通過簡單的圖標與菜單導航，快速上手進行程序編寫、參數設置與機床操作。這不僅降低了教學難度，也提高了學員的學習效率。

三、對話式編程，適合初學者，支持ShopMill（銑削）對話式編程。編程過程如同與系統對話，學員只需依據加工需求，按系統提示逐步輸入信息，系統即可自動生成NC程序。這種編程方式對于編程經驗不足的學員來說十分友好，有助于他們快速掌握編程技巧。

四、高動態響應與精度，滿足教學要求，該系統具備強大的運算能力，能實現高動態響應控制。在高速加工時，可精準控制各軸運動，確保加工精度。這一特點在教學培訓中尤為重要，因?yàn)閷W(xué)員可以通過實際操作，直觀地感受到高精度加工帶來的效果，從而加深對加工精度的理解和重視。集成了眾多實用功能，如銑削中的螺紋銑削、鉆削循環，車削中的恒線速度控制、自動倒角等功能。這些功能不僅豐富了教學內容，也拓寬了學員的視野，使他們能夠接觸到更多樣化的加工工藝。

技術參數

●主要性能特點：通過歐盟CE安全認證、采用高精度H級等磨直線導軌、鑄鐵床身、采用高精度研磨滾珠絲桿；搭載SINUMERIK 828D數控系統；

●重復定位精度：0.01mm

●系統分辨率：0.001mm

●最大鉆孔直徑：13mm

●最大銑削直徑：13mm

●工作臺：570×170mm

●X\Y\Z軸行程：320\220\320mm

●刀庫：斗笠式10工位

●數控系統：SINUMERIK 828D

●最快移動速度：10000mm/min

●最快切削進給：1-4000mm/min

●主軸端部至工作臺面距離：320mm

●工作臺面距地面高度：780mm

●工作臺 T 型槽尺寸 ：12 mm

●工作臺 T 型槽個數：3

●主軸轉速：100-24000 轉/分鐘

●主軸電機功率：2.2 KW

●使用氣壓：0.6Mpa

●工件冷卻方式：水冷循環

●潤滑系統：自動潤滑系統

●使用電源：AC380V/50Hz

●外形尺寸：1360×990×1800 mm

●重量：650 kg
