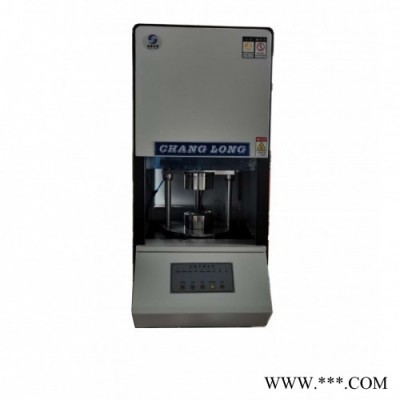

CL-1006橡塑低溫脆性試驗機(壓縮機制冷)

一、技術參數

1、試驗溫度及時間：將近-76度（正常1個多小時）

降溫時間短，無需水冷卻，更環保。

2、沖擊速度：2m/s±0.2m/s
3、恒溫后，試驗3min時間內溫度波動：＜±0.5℃波動小，控溫更準確。
4、沖擊器中心到夾持器下端距離：11±0.5mm
5、外型尺寸：760*550*1300
6、功率：800W 功率更小，達到溫度后壓縮機還有自動停機，更環保節能。
7、容積：3500 ml 容積更大，測試范圍更廣

二、結構原理

2.1 升降夾持器

升降夾持器由帶有夾持器的氣缸和氣缸座組成。

從試樣受沖擊部位，到夾持器下端的距離為11.0±0.5mm，如圖1所示。

2.2沖擊裝置

沖擊裝置由沖擊器和沖擊氣缸組成。

2.3沖擊器

沖擊器頭部形狀和尺寸如圖2所示。沖擊器的重量為200±20g，其工作行程為40±1mm。沖擊氣缸在復位狀態下，沖擊器端部到試樣的距離為25±1mm。

2.4冷凍介質：工業乙醇

2.5本測定儀器采用壓縮機直接致冷.不需要冷卻循環水。

三、使用方法

1接通電源，溫控儀和計時器顯示燈亮。

2向冷井中注入冷凍介質（一般為工業乙醇），其注入量應保證夾持器的下端到液面的距離為75±10mm。

3將試樣垂直夾在夾持器上（如圖1）。夾的不宜過緊或過松，以防止試樣變形或脫落。

4按下夾持器，開始冷凍試樣，同時啟動時序控制開關（或按動秒表）計時。試樣冷凍時間規定為3.0±0.5min。試樣冷凍期間，冷凍介質溫度波動不得超過±1℃。

5提起升降夾持器，使沖擊器在半秒鐘內沖擊試樣。

6取下試樣，將試樣按沖擊方向彎曲成180°，仔細觀察有無破壞。

7試樣經沖擊后（每個試樣只準沖擊一次），如出現破壞時，應提高冷凍介質的溫度，否則降低其溫度，繼續進行試驗。

通過反復試驗，確定至少有兩個試樣不破壞的**溫度和至少一個試樣破壞的**溫度，如這兩個結果相差不大于1℃時，即試驗結束。

四、試驗標準

1規格

    試樣的長為25.0±0.5mm，寬為6.0±0.5mm，厚為2.0±0.3mm。

2要求

    試樣的表面應光滑，無外來雜質及損傷。成品應經打磨后裁制成相應尺寸。

五、注意事項：氣缸壓力在出廠前已調節好，不能任意變動。
